Контроль протечки и температуры жидкости
Датчик протечки и температуры ДП-2 состоит из двух электродов из нержавеющей стали, разнесенных друг от друга для уменьшения вероятности ложных срабатываний. В один из электродов встроен платиновый термопреобразователь с НСХ Pt100, Pt500 или Pt1000, подключенный по 2-х проводной схеме. Датчик позволяет контролировать не только наличие протечки электропроводящей жидкости, но и температуру, что очень важно в некоторых областях, например для контроля протечки горячей воды на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.
Схема подключения по цвету жил кабеля:
|
|
 |

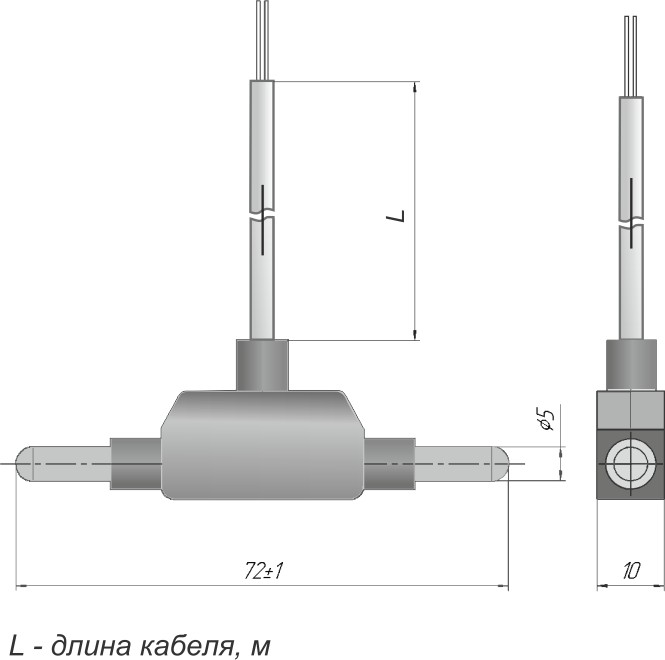

| ДП-2чертеж | |

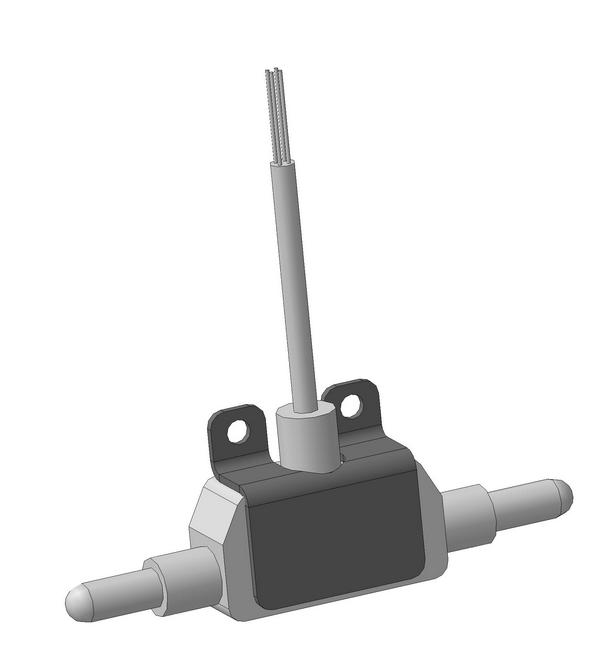

| ДП-2 с кронштейном |
|
Наименование |
Значение |
|
Материал корпуса |
силиконовая резина |
|
Материал электродов |
сталь нерж. 12Х1810Т |
|
Длина электродов, мм |
30 |
|
Диаметр электродов, мм |
5 |
|
Расстояние между электродами, мм |
10 |
|
Марка кабеля |
КСПВГ 4*0,12 |
|
Длина кабеля, м |
1,0 ; 2,0 ; 4,0; 6,0 (для Pt100- не более 2,0 м) |
|
Диапазон рабочей температуры, ⁰С |
-50…+70 до +90 кратковременно |
|
НСХ термопреобразователя |
Pt100, Pt500, Pt1000 |
|
Класс точности термопреобразователя |
В |
|
Степень защиты |
IP67 |
Контроль протечки горячей воды кондуктометрическим методом и по температуре на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.
