• два независимых канала управления
• два цифровых индикатора
• две уставки по времени
• вход от датчика уровня
• вход от термовыключателя
• разрешение 0,1°С
• управления работой электрической каменки совместно с Датчиком температуры ТС.п/п.Сауна (заказывается отдельно)
Как собрать пульт управления электрокаменкой самостоятельно?
Готовый блок управления каменкой БУК-1
Также продается на:

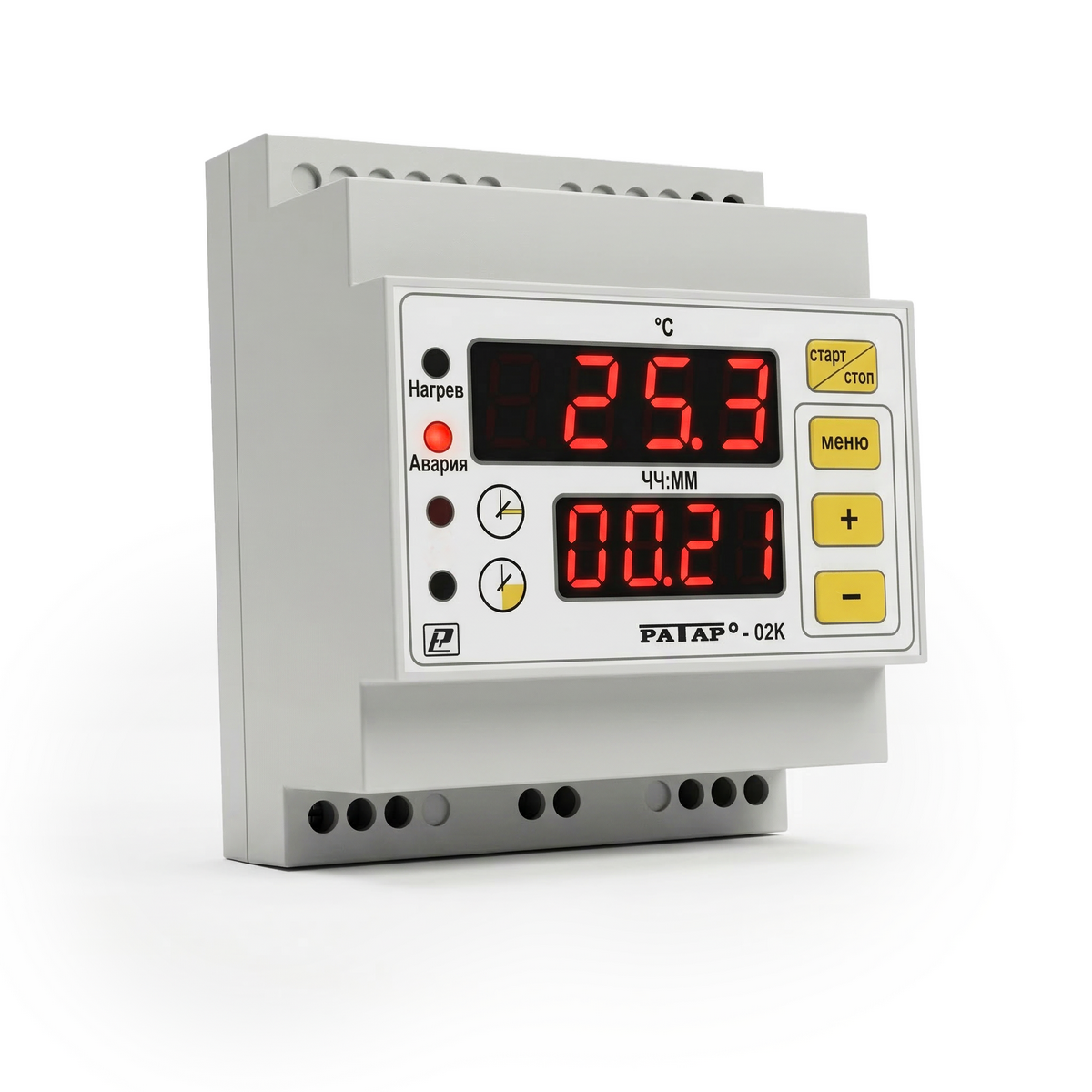

Терморегулятор с таймером Ратар-02К применяется в качестве блока управления:
Ратар-02К имеет два независимых канала управления: канал терморегулятора и канал таймера с двумя временными уставками. При соединении последовательно двух выходных каналов получаем прибор для управления электрокаменкой. При включении прибора начнет работать таймер, задающий временную задержку до включения терморегулятора. Далее включается терморегулятор, а таймер начинает отсчитывать время до выключения электрокаменки.
Используя два канала раздельно можно управлять работой фитобочки. Терморегулятор поддерживает температуру в парогенераторе. Таймер открывает-закрывает кран подачи пара в бочку, задавая тем самым время проведения процедуры. Наличие в приборе входа от датчика уровня позволяет автоматически контролировать уровень воды в парогенераторе. Наличие входа от внешнего термовыключателя позволяет повысить безопасность от превышения температуры, например, в сауне.
- автоматическое включение нагрузки через заданное время;
- автоматическое отключение нагрузки через заданное время;
- отключение нагрузки в случае аварийных режимов:
• срабатывание защитного термовыключателя;
• выход из строя датчика температуры;
• уровень воды ниже нормы.
Терморегулятор Ратар-02К снабжен двумя дополнительными входами: для подключения датчика уровня (кондуктометрического, поплавкового и т.д.), для подключения термовыключателя (например, термовыключатель с температурой размыкания контактов 140°С для сауны).
Два цифровых индикатора позволяют одновременно отслеживать температуру и время.
Терморегулятор со встроенным таймером Ратар-02К может использоваться для управления работой электрической каменки совместно с датчиком температуры для сауны ТС.п/п.Сауна
Вы МОЖЕТЕ самостоятельно изготовить Пульт управления сауной на основе приборов НПК Рэлсиб
См.также готовое решение для контроля температуры в сауне: Блок управления каменкой БУК-1
| Диапазон измерения и регулирования температуры | -40…+125°С |
| Точность измерения температуры | ±3°С |
| Разрешение по температуре | 0,1°С |
| Диапазон задания гистерезиса | 1…20°С с шагом 0,1°С |
|
Диапазон задания времени: |
0…24ч. с шагом 1 мин. |
| Ток нагрузки | электромагнитное реле – до 10А, симистор: - до 200mА |
| Напряжение питания | 85…250 В перемен.тока или 120...250 В пост.тока |
Регулятор температуры с таймером Ратар-02К создан специально для предприятий, изготавливающих электрокаменки саун, парогенераторы, водонагреватели, а также для компаний, занимающихся строительством и монтажем бань, саун, парилен и т.д.
Электрическая схема пульта управления на основе прибора Ратар-02К
 |
Датчик температуры для сауны и бани ТС.X.Сауна |
 |
Полупроводниковые датчики температуры |
 |
Кондуктометрические датчики уровня |
*Датчик температуры и датчик уровня в комплект поставки терморегулятора не входят и заказываются отдельно.
