• контроль температуры жидких и сыпучих сред,

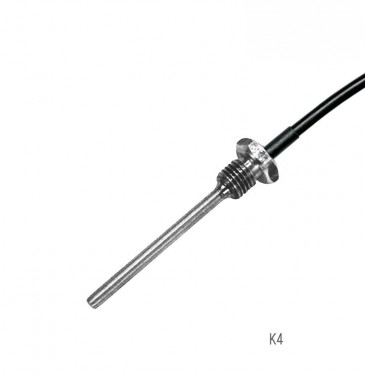

Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К4 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Комплектность поставки
термопреобразователь сопротивления ТСХr-К4 - 1 шт;
паспорт - 1 шт

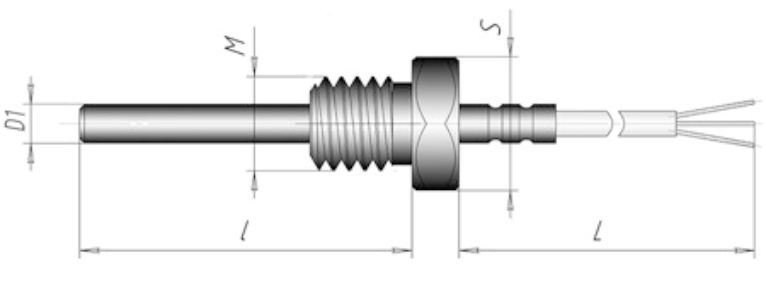

D1 - диаметр монтажной части, мм; l - длина монтажной части, мм; L - длина кабеля, м; S - размер шестигранника, мм; М - тип резьбы
| НСХ | 50М, 50П, 100П, Pt100, Pt1000 |
| Класс допуска |
В;А (Pt100, Pt1000, 50П, 100П); С (50М) |
| Диапазон измеряемой температуры, °С |
-70 до +200 (50П, 100П, Pt100, Pt1000) -50 до +180 (50М) |
|
Время термической реакции, с, не более (при скорости потока 1 м/с в воде,процент полного изменения показаний 63,2%) |
20 |
|
Максимальный измерительный ток, мА для 50М, 50П, 100П: для Pt100, Pt1000: |
0,5 0,2 |
| Схема соединений |
3-х, 4-х - проводная, 2-х проводная (Pt1000, 50М) |
| Диаметр монтажной части, мм |
4,0; 5,0; 6,0; 8,0 |
| Длина монтажной части, мм |
60; 80; 100; 120; 160; 200; 250; 320 |
|
Минимальная глубина погружения/ диаметр монтажной части, мм |
30/4,0; 5,0; 40/6,0; 50/8,0 |
|
Длина кабеля, м |
0,2; 1,0; 2,0; 4,0; 6,0 (3-х пр. сх. и Pt1000) |
|
Материал защитной арматуры |
12Х18Н10Т |
|
Материал защитной оболочки кабеля |
силиконовая резина |
| Тип резьбы |
М12×1,5 / 4,0; 5,0 М20×1,5 / 6,0; 8,0 G1/4 / 4,0; 5,0 G1/2 / 6,0; 8,0 |
| Средний срок службы, не менее, лет |
10 |
| Средняя наработка на отказ, не менее, ч |
42144 |
 |
Бобышка Б1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
|
 |
Бобышка Б2
Для присоединения к воздуховодам. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
|
 |
Гильза защитная Гз1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. М8х1, М12х1,5, М16х1,5, М20х1,5
|
 |
Гильза защитная Гз2
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М16х2
|
 |
Гильза защитная Гз3
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М10х1,5
|
