Термопреобразователи сопротивления поверхностныеТСМ (ТСП)-К5 для контроля температуры поверхности твердых тел. Цена от 417 руб.

Термопреобразователь сопротивления ТСМ (ТСП)-К5

Розничная цена (базовая компл.) от 710 руб.

• контроль температуры поверхности твердых тел,
• удобная быстрая установка на объекте
• высокая механическая прочность

Термопреобразователи сопротивления внесены в Госреестр средств измерений РФ

Заказать

Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К5 предназначены для измерения температуры поверхности сосудов, плит или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя. ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

термопреобразователь сопротивления ТСПr/ ТСМr–К5 - 1 шт

паспорт - 1 шт

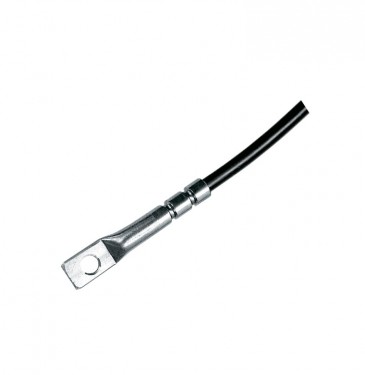

Внешний вид

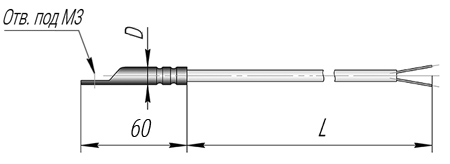

Перечень стандартных размеров

Диаметр монтажной части, d, мм

4 (50М, 100М); 5 (50М, 100М); 6 (Pt100; Pt1000)

Длина монтажной части, l, мм

30 (50М, 100М); 60 (Pt100; Pt1000)

Длина кабеля, L, м

0,2; 1,0; 2,0;

4,0; 6,0 (для 3-х и 4-хпр. сх. и для Pt1000)

НСХ	50М; 100М; Pt100; Pt1000
Класс допуска	C
Номинальная температура применения, °С	+100(±5°С)
Пределы допускаемой абсолютной погрешности измерений	±(0,6+0,01∙\|t\|)
Кол-во чувствительных элементов	1, 2 для Pt1000
Время термической реакции, с, не более	9
Максимальный измерительный ток, мА для 50М, 100М: для Pt100, Pt1000:	-50 +180 (50М, 100М) -70 +200 (Pt100, Pt1000)
Максимальный измерительный ток, мА для 50М, 100М: для Pt100, Pt1000:	0,5 0,2
Схема соединений	3-х проводная; 4-х проводная (50М, 100М) 2-х проводная (Pt1000, 50М, 100М)
Длина монтажной части, мм	30 (50М, 100М); 60 (Pt100; Pt1000)
Диаметр монтажной части, мм	4 (50М, 100М); 5 (50М, 100М) 6 (Pt100; Pt1000)
Габариты контактной площадки, не более, м	6х7
Длина кабеля, м	0,2; 1,0; 2,0; 4,0; 6,0 (для 3-х и 4-х пр. сх. и для Pt1000)
Материал защитной арматуры	12Х18Н10Т
Материал защитной оболочки кабеля	силиконовая резина
Средний срок службы, не менее, лет	10
Средний наработка до отказа, не менее, ч	42144

Паспорт

Сертификат об утверждении типа средств измерений на термопреобразователи сопротивления ТСМr и ТСПr (Республика Беларусь)

Сертификат об утверждении типа средств измерений на термопреобразователи сопротивления ТСХr

Ваш отзыв о нашей продукции Вы можете оставить на странице ОТЗЫВЫ

/var/www/user3727855/data/www/relsib.com

23.07.2019 17:43

+ 0 -

Татьянаответить

Организация: не указано

интересует погрешность прибора, подскажите пожалуйста.

24.07.2019 05:05

+ 0 -

Владимирответить

Организация: НПК Рэлсиб

Добрый день! В соответствии с ГОСТ 6651-2009 термопреобразователи сопротивления по точности подразделяются на классы: АА, А, В, С. Мы изготавливаем термопреобразователи с классом точности А, В, С. Погрешность измерения температуры поверхности зависит от класса точности датчика, измеряемой температуры, а также от того, как вы измеряете. Последнее очень важно именно для контроля температуры поверхности. Важно обеспечить хороший тепловой контакт датчика с поверхностью и по возможности теплоизолировать его от окружающей среды.
Стандарт вы можете посмотреть у нас на сайте в разделе: https://relsib.com/guests-and-international-standards
