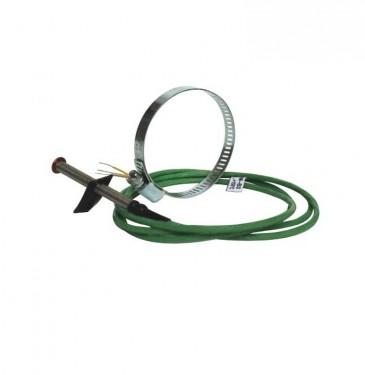

Термопреобразователь сопротивления ТСМ (ТСП)-К9 для контроля температуры поверхности труб

Термопреобразователь сопротивления для труб ТСМr (ТСПr) -К9

Розничная цена (базовая компл.) от 1550 руб.

• контроль температуры поверхности труб,
• удобная быстрая установка на объекте

Термопреобразователи сопротивления внесены в Госреестр средств измерений РФ

Заказать

Термопреобразователи сопротивления с чувствительным элементов из платины ТСПr или меди ТСМr, конструктивного исполнения К9 предназначены для измерения температуры поверхности труб различных диаметров от 10 до 120 мм. ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениями.

Комплектность поставки

термопреобразователь сопротивления ТСПr/ ТСМr–К9 - 1 шт

паспорт - 1 шт

Внешний вид

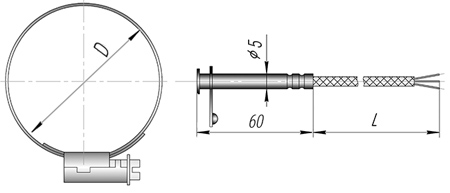

Термопреобразователь сопротивления для труб ТСМ (ТСП) - К9

D - диаметр хомута, мм; L - длина кабеля, м Хомут в комплект поставки не входит

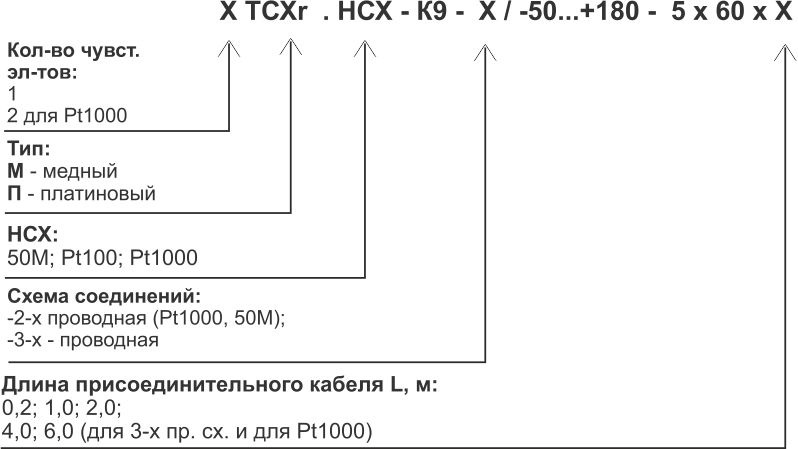

Перечень стандартных размеров

Диаметр монтажной части, d, мм	5,0
Длина монтажной части, l, мм	60,0
Диаметр хомута, D, мм	20,0; 40,0; 60,0; 80,0; 120,0
Длина кабеля, L, м	3–х провод. схема (для Pt1000): 4,0; 6,0 2–х проводная схема: 0,2; 1,0; 2,0

НСХ	50М, Pt100, Pt1000
Кол-во чувствительных элементов	1, 2 (Pt1000)
Диапазон измеряемой температуры, °С	-50…+180
Пределы допускаемой абсолютной погрешности измерений	±(1,0+0,01∙\|t\|)
Время термической реакции, с	15,0
Номинальная температура применения, °С	+100 (±5°С)
Максимальный измерительный ток, мА для 50М: для Pt100, Pt1000:	0,5 0,2
Длина монтажной части, мм	60
Диаметр монтажной части, мм	5
Диаметр хомута, мм	20, 40, 60, 80, 120
Длина кабеля, м	0,2; 1,0; 2,0; 4,0; 6,0 (для 3-х пр. сх. и для Pt1000)
Схема соединений	2-х проводная (Pt1000, 50М); 3-х - проводная
Материал защитной арматуры	12Х18Н10Т
Материал защитной оболочки кабеля	силиконовая резина
Средний срок службы, не менее, лет	10
Средний наработка до отказа, не менее, ч	42144

Паспорт

Сертификат об утверждении типа средств измерений на термопреобразователи сопротивления ТСМr и ТСПr (Республика Беларусь)

Сертификат об утверждении типа средств измерений на термопреобразователи сопротивления ТСХr

Ваш отзыв о нашей продукции Вы можете оставить на странице ОТЗЫВЫ

/var/www/user3727855/data/www/relsib.com

10.02.2021 13:18

+ 0 -

игорьответить

Организация: не указано

здравствуйте ! в чем отличие ТСП и ТСПr

11.02.2021 03:11

+ 0 -

Владимирответить

Организация: не указано

Здравствуйте. изначально датчики были ТСП, - но при их сертификации потребовалось уникальное название, поэтому добавили букdу r.

13.05.2020 12:38

+ 0 -

Олегответить

Организация: не указано

С перемычкой понятно, остался вопрос по подключению проводов Термопреобразователя: В какую клемму Х1 ПАСа подключить красный, в какую желтый, в какую зелёный? Заранее спасибо.

14.05.2020 03:41

+ 0 -

Владимирответить

Организация: не указано

Согласно схеме на ПАС (и вообще это правило касается всех термосопротивлений) подключение происходит не по цветам а по сопротивлению между проводами датчика. ищем 2 провода между которыми 0 -они вместе. третий будет иметь с первым и вторым сопротивление согласно номинала датчика -50, 100 или 1000 Ом. он отдельно.

07.05.2020 18:14

+ 0 -

Олегответить

Организация: не указано

Здравствуйте, подскажите пожалуйста схему подключения Термопреобразователь сопротивления ТСМr (ТСПr)-К9 к ПАС-01. На ПАСе клемная колодка на 4-е контакта, датчик имеет три провода, в документации к ПАСу про трехпроводное подключение ничего не сказано. Заранее спасибо.

08.05.2020 04:04

+ 0 -

Владимирответить

Организация: не указано

Здравствуйте. При подключении по трехпроводной схеме можно между клеммами 3 и 4 просто установить перемычку.
РЭ на ПАС. стр. 32 https://relsib.com/uploads/tiny/documents/passports/Pass_PAS_01.pdf
