Стационарная система мониторинга качества воздуха в школах

Стационарная система мониторинга качества воздушной среды в помещениях образовательных организаций

Система, предназначенная для непрерывного измерения, контроля и регулирования важнейших для здоровья человека параметров воздушной среды: температуры, относительной влажности и концентрации в воздухе углекислого газа (CO₂).

Функциональные возможности системы:

Измерение параметров воздушной среды в помещении.
Архивация измеренных данных в облаке.
Отображение текущих показаний на дисплее в каждом кабинете.
Световая и звуковая сигнализация в каждом кабинете.
Визуализация данных в виде графиков у администратора на ПК.
Подготовка отчёта на ПК по каждому кабинету или группе кабинетов.
Возможность интеграции с автоматическими системами вентиляции.
Оперативное реагирование на изменение показаний среды.
Возможность визуального контроля оперативного реагирования.
Построение производственного контроля параметров воздушной среды в помещениях при организации образовательного процесса.
Современная замена психрометрических термогигрометров.
Удобный интерфейс пользователя для подготовки отчетов.

Технические характеристики датчика:

Диапазоны измерений:

Температура: от -40 до +55°С
Относительная влажность: от 3 до 95%
Содержание CO2: от 400 до 5000 ppm

Абсолютная погрешность измерения:

Температура: ±0,4°С
Относительная влажность: ±3,0%
Содержание CO2: ±(100+0,07*ИВ) ppm

Система мониторинга уже в эксплуатации на реальных объектах

Научно-производственная компания «РЭЛСИБ» и ФБУН «Новосибирский НИИ гигиены» Роспотребнадзора при поддержке межрегиональной ассоциации “Сибирское соглашение” в рамках проекта «СИБИРСКАЯ ШКОЛА - ТЕРРИТОРИЯ ЗДОРОВЬЯ» разработали и внедрили инженерно-техническое решение для мониторинга параметров микроклимата в двух образовательных учреждениях Новосибирской области.

МАОУ «Вторая Новосибирская гимназия»

Устройствами мониторинга оборудовано 34 кабинета.
Система передана в эксплуатацию в июне 2022 г.

МБОУ «Лицей 136 им. героя РФ Сидорова Р.В.»

Устройствами мониторинга оборудовано 29 кабинетов.
Система передана в эксплуатацию в июле 2022 г.

В рамках выполнения проекта в двух указанных образовательных учреждениях были проведены следующие работы:

Проведён монтаж оборудования для систем мониторинга, включающих в себя

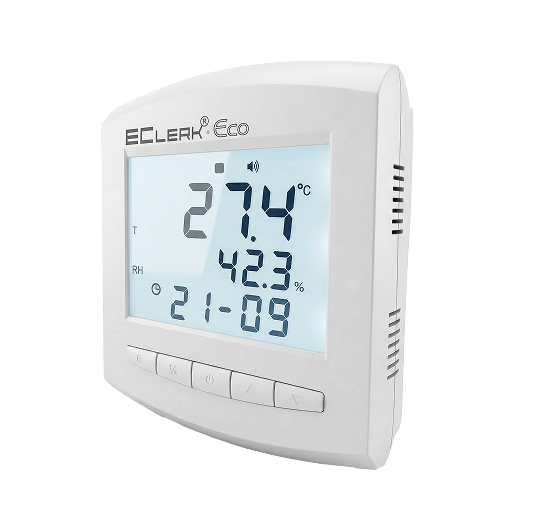

Измерители-регистраторы EClerk-Eco-RHTC-11-RS,
Модули коммутации,
Шкафы управления и мониторинга.

Настроена серверная программа для получения текущих измеренных значений с приборов EClerk-Eco-RHTC-11-RS.
Настроено архивирование данных.
Запущены в работу системы мониторинга.
Разработано программное обеспечение (табличный отчёт) для получения детального отчёта по событиям по каждому кабинету.
Переданы в эксплуатацию системы мониторинга.
Обучены ответственные лица по работе с системой.

Стационарная система мониторинга качества воздуха в школах

Стационарная система мониторинга качества воздуха в школах

Стационарная система мониторинга качества воздушной среды в помещениях образовательных организаций

Функциональные возможности системы:

Технические характеристики датчика:

Система мониторинга уже в эксплуатации на реальных объектах

МАОУ «Вторая Новосибирская гимназия»

МБОУ «Лицей 136 им. героя РФ Сидорова Р.В.»

В рамках выполнения проекта в двух указанных образовательных учреждениях были проведены следующие работы:

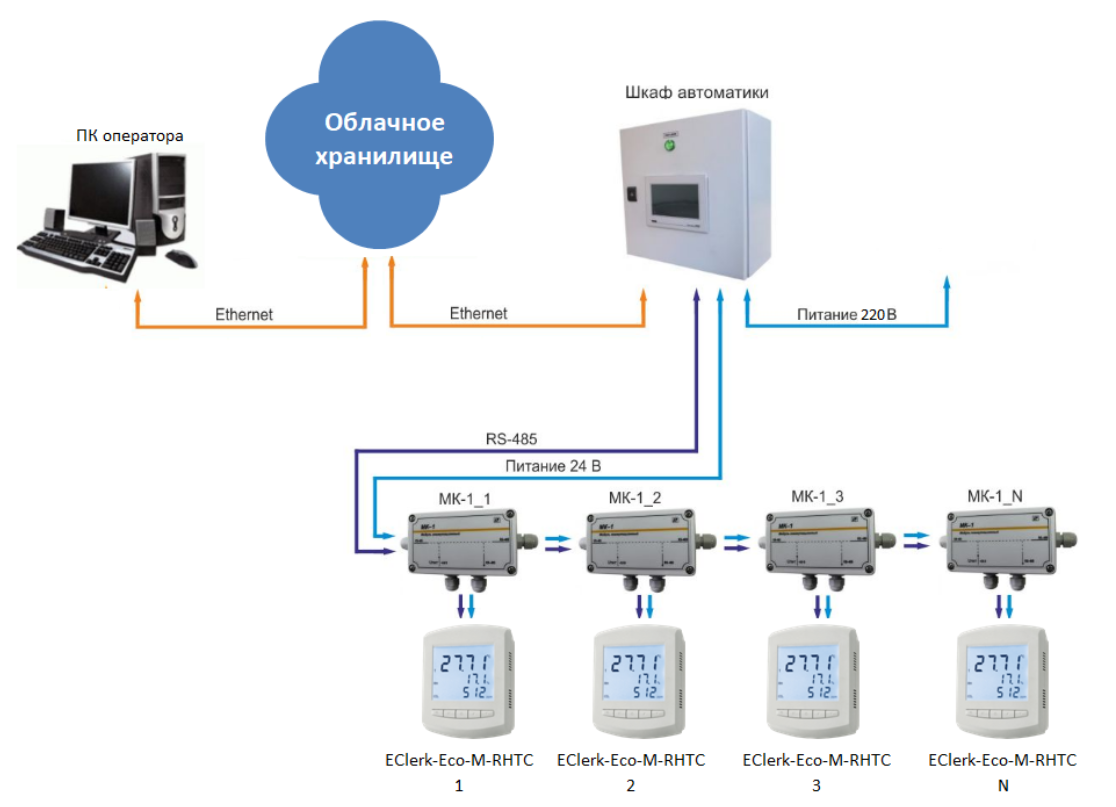

Структурная схема системы стационарного мониторинга

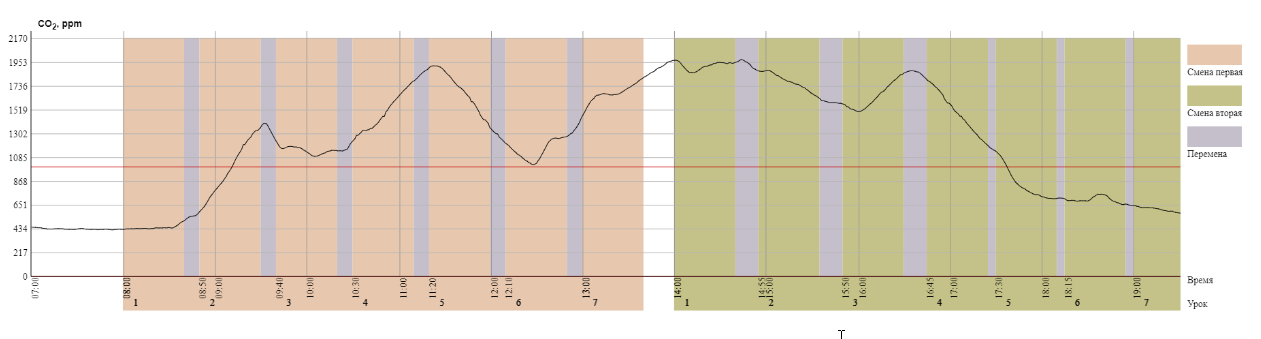

Пример визуализации данных в рамках учебного дня
