• контроль температуры жидких и сыпучих сред

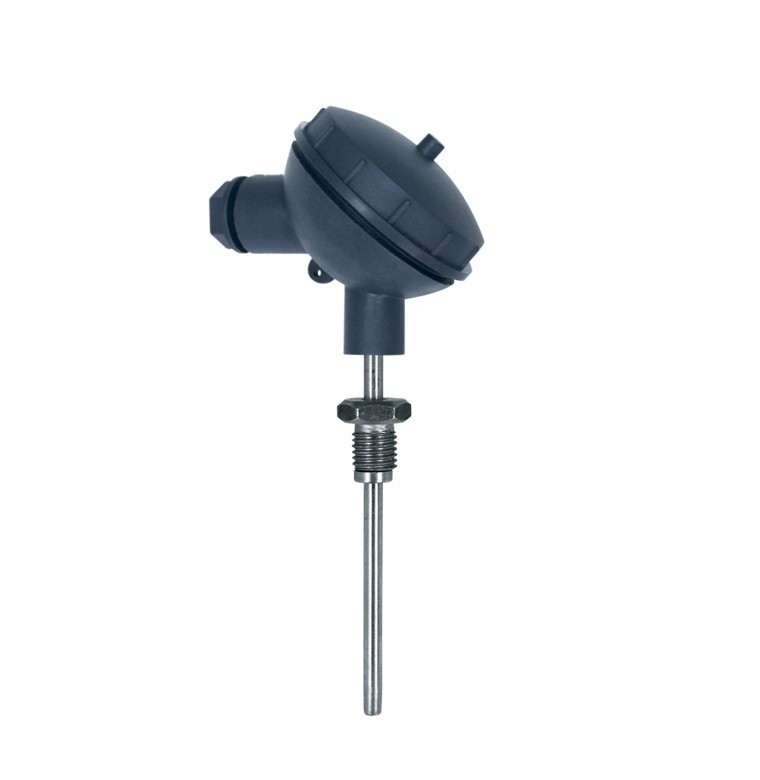

Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМ, конструктивного исполнения Кл1-2 предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC). ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениями.
Комплектность поставки
термопреобразователь сопротивления ТСХr-Кл1-2 - 1 шт;
паспорт - 1 шт
 |
||
| НСХ | 50М; 100М; 50П; 100П; Pt100; Pt1000 |
| Класс допуска |
А, В ( 3-х, 4-х пров. сх. Pt100, Pt1000, 50П, 100П); В (2-х пров. сх. Pt100, Pt1000, 50П, 100П); В, С (50М, 100М) |
| Диапазон измеряемой температуры, °С |
-70 до +200 (50П,100П, Pt100, Pt1000) -50 до +180 (50М, 100М) |
| Номинальная температура применения, °С |
+100 (±5°С) |
| Время термической реакции, с | 30 |
| Кол-во чувствительных элементов | 1, 2 (для 2-х проводной схемы) |
|
Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П: для Pt100, Pt1000: |
0,5 0,2 |
| Схема соединений | 2-х; 3-х; 4-х проводная |
| Диаметр клеммной головки, мм |
М - 45 Б - 58 |
|
Минимальная глубина погружения (l)/ диам. монт. ч., мм |
ТСП: 60/8,0; 80/10,0; 50/5,0; 6,0 ТСМ: 60/5,0; 6,0; 80/8,0; 10,0 |
| Материал защитной арматуры | ст.12Х18Н10Т |
| Материал клеммной головки | ABS пластик |
| Средний срок службы, не менее, лет | 10 |
\
