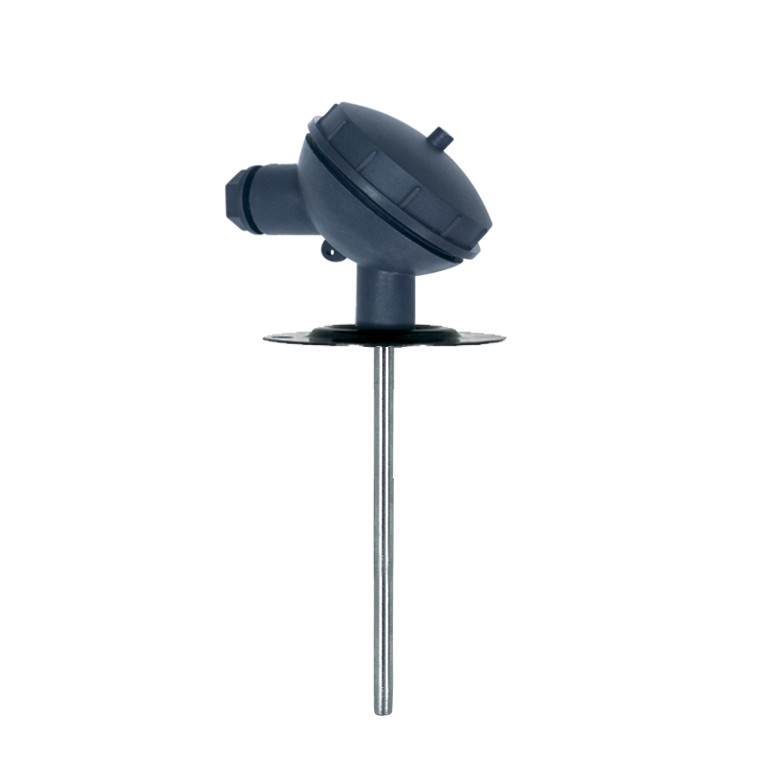

Датчик температуры для воздуховодов Т.п/п-420-Кл4-1

Розничная цена (базовая компл.) от 2264 руб.

• удобство монтажа,
• низкая тепловая инерционность.


Поделиться с друзьями

Датчик температуры с унифицированным токовым выходом 4-20 мА Кл4-1 предназначен для контроля температуры в воздуховодах и других измеряемых рабочих средах, химически неагрессивных и не разрушающих материал защитного корпуса датчика. В том числе в системах отопления, вентиляции и кондиционирования (HVAC). Датчик температуры для воздуховодов Кл4-1 снабжен круговым фланцем с тремя крепежными отверстиями и резиновым уплотнительным кольцом. Для установки на воздуховоде достаточно проделать четыре отверстия: под зонд и винты и закрепить датчик при помощи трех самонарезных винтов.

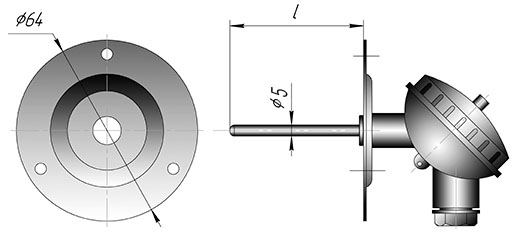

Внешний вид

Перечень стандартных размеров


 Диаметр монтажной части, d, мм 5,0
 Длина монтажной части, l, мм 100; 200,0

 Схема подключения

где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – сопротивление нагрузки не более 1,0 кОм


См. также Термопреобразователь для воздуховодов ТСМ (ТСП) Кл4-1 (d от 2 мм)
Индикатор сигналов тока для визуализации измеренных величин ИТС 4-20
Датчик температуры наружного воздуха Кл3-1 с выходом 4-20 мА

 Напряжение питания, В  7,5 … 36
 Диапазоны преобразования температуры,°C  4 мА  20 мА
-40 +80
-40 +125
Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
Максимальное сопротивление нагрузки, кОм
Степень защиты от воздействия воды и пыли IP30





Для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины
