Датчик температуры жидкости и сыпучих сред Т.п/п-420-Кл1-3

Розничная цена (базовая компл.) от 2264 руб.

• Диапазоны преобразования температуры: -40...+125°С; -40...+100°С; 0...+100°С
• Предел допускаемой абсолютной погрешности не более ±0,5%


Поделиться с друзьями

Датчики  констуктивного исполнения Кл1-3 с унифицированным токовым выходом 4...20 мА предназначены для измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Датчики с выходом 4...20 мА используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также совместно с приборами с унифицированным токовым входным сигналом 4 … 20 мА.

В датчиках температуры используется клеммная головка диаметра 58 мм с винтовой герметично-закручивающейся крышкой без уплотнительного кольца. Все металлические детали датчиков температуры изготовлены из пищевой нержавеющей стали 12х18хH10T.

В датчиках температуры Т.п/п-420-Кл1-3 используется полупроводниковый  элемент ТС 1047 фирмы «Microchip».

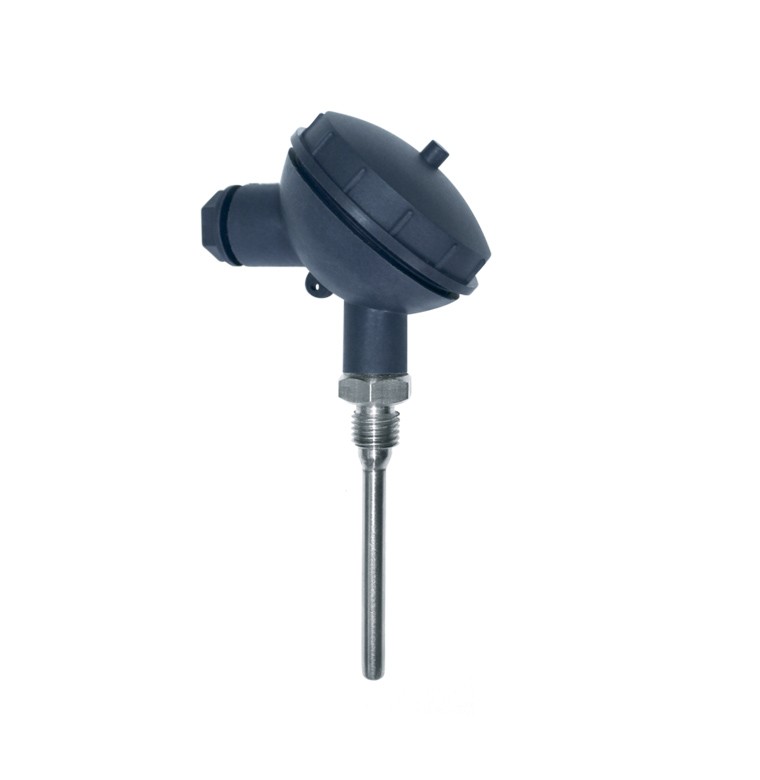

Внешний вид

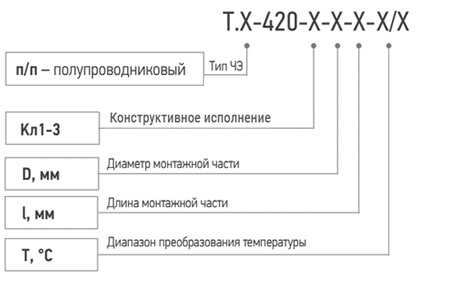

Перечень стандартных размеров

 Диаметр монтажной части, D, мм  5,0 6,0 8,0; 10,0
Диаметр резьбы, М М12х1,5 М16х1,5 М20х1.5; G½
 Длина монтажной части, l, мм  30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0

Схема подключения

где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – нагрузки не более 1,0 кОм


См. также Датчик температуры с разъемной клеммной головкой DIN и сигналом 4...20 мА
Датчик температуры с токовым выходом 4...20 мА Кл1-2 с подвижным штуцером
Индикатор сигналов тока для визуализации измеренных величин ИТС 4-20

Тип чувствительного элемента полупроводниковый датчик ТС1047
 Напряжение питания, В  7,5 … 36
 Диапазоны преобразования температуры,°C  4 мА  20 мА
-40 +125
-40 +100
0 +100
Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
Максимальное сопротивление нагрузки, кОм
Степень защиты от воздействия воды и пыли IP44





Для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины
Бобышка Б1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Бобышка Б2
Для присоединения к воздуховодам. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. М8х1, М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз2
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М16х2
Гильза защитная Гз3
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М10х1,5
