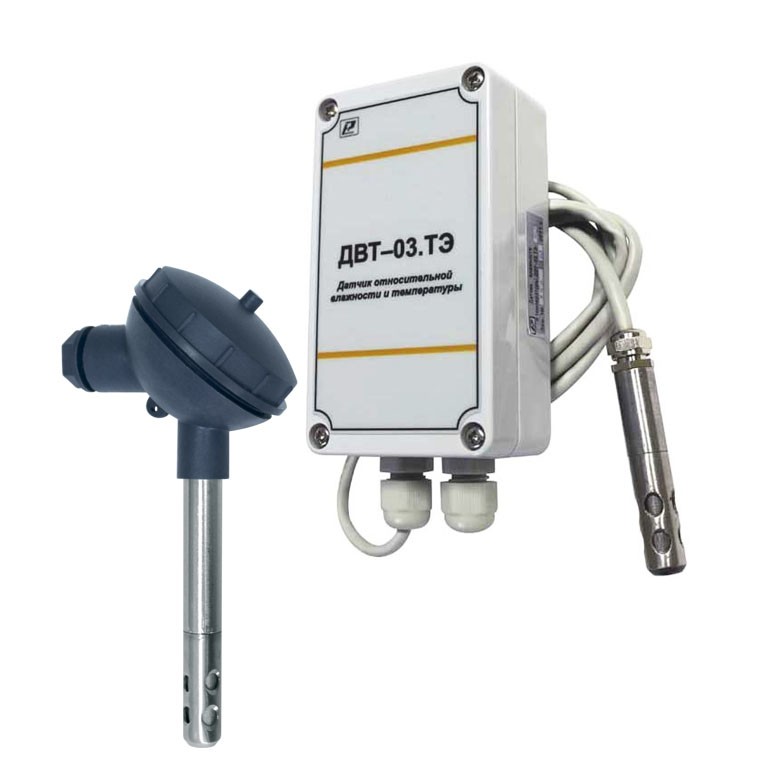

Датчики влажности и температуры ДВТ-03.ТЭ

Розничная цена (базовая компл.) от 9056 руб.

• 2 выхода 4...20 мА
Взаимозаменяемый чувствительный элемент без потери точности
• Низкая инерционность
• Высокая стабильность показаний
• Возможность повышения точности дополнительной юстировкой

* ДВТ-03.ТЭ не входят в Реестр средств измерений.
** См. также сертифицированные датчики ИВИТ-М


Поделиться с друзьями

Датчики влажности ДВТ-03.ТЭ – это недорогие приборы для контроля влажности и температуры в помещении,  на улице, в системах воздуховодов, термокамерах, внутри шкафов управления и автоматики и т.д.

Чувствительный элемент датчика влажности является взаимозаменяемым элементом. Замена чувствительного элемента не влияет на потерю точности прибора. Датчик влажности ДВТ-03.ТЭ обеспечивает высокую стабильность показаний.

Почему зимой датчики влажности ДВТ-03 и гигрометр ВИТ-2 показывают разные значения?

Датчики ДВТ-03.ТЭ имеют широкий ряд конструктивных исполнений. В том числе вандалоустойчивые исполнения с клеммной головкой, а также исполнение для  контроля влажности в чистых помещениях и офисах и исполнение на DIN-рейку для использования внутри шкафов управления.

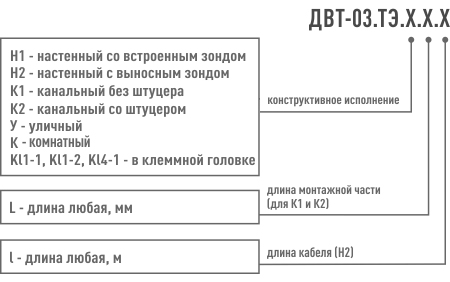

Конструктивные исполнения

Датчик влажности канальный

 Датчик влажности канальный ДВТ-03.ТЭ

К1

Датчик влажности канальный со штуцером ДВТ-03.ТЭ



К2

Датчики влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

Диапазон измерения температуры: -40…+100°С
Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С
Степень защиты корпуса первичного преобразователя: IP50
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 10...30В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160, 200, 300 мм
    вторичного преобразователя: 115х65х40 мм

Датчик влажности настенный (накладной)



Датчик влажности настенный ДВТ-03.ТЭН1

Датчик влажности накладной ДВТ-03.ТЭ

 Н2

Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, в процессе созревания, сушки и хранения колбас.
Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2)
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP50
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 10...30В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160 мм
    вторичного преобразователя: 115х65х40 мм
Длина кабеля для Н2: 1,0; 2,0 м

Датчик влажности уличный

Датчик влажности уличный ДВТ-03.ТЭ

У

Уличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.
Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком.
Диапазон измерения температуры: -40…+50°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP53
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 10…30В
Габаритные размеры:
    первичного преобразователя: d=100 мм, l= 100 мм
    вторичного преобразователя: 115х65х40 мм

Датчик влажности с клеммной головкой

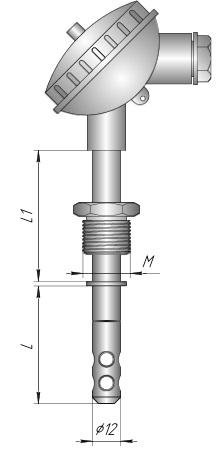

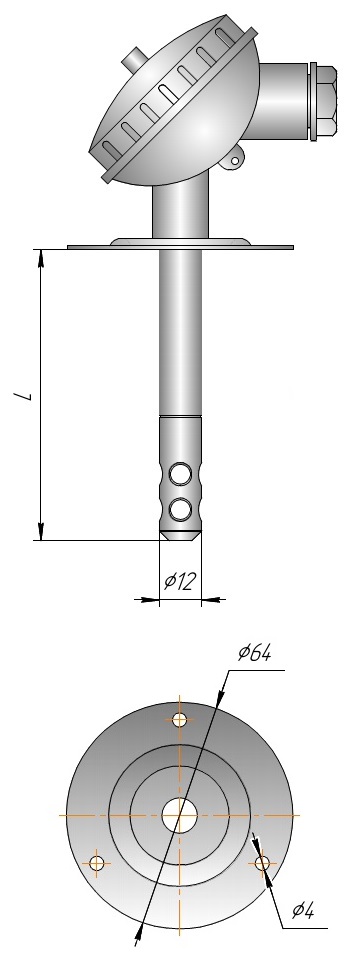

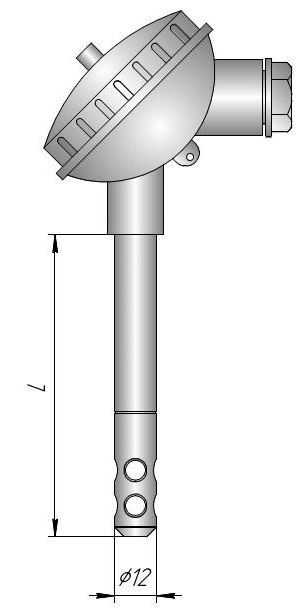

Датчик влажности промышленный ДВТ-03.ТЭ Датчик влажности промышленный со штуцером ДВТ-03.ТЭ Датчик влажности промышленный для воздуховодов ДВТ-03.ТЭ Промышленные датчики влажности с клеммной головкой (Kl) применяются для контроля температуры и влажности в системах отопления и кондиционирования (HVAC), термокамерах для сушки макаронных изделий, древесины, глины,  в климатических камерах, холодильниках, морозильниках. Датчики отличаются повышенной механической прочностью, небольшими габаритными размерами, пониженной стоимостью, удобством монтажа и эксплуатации.
Диапазон измерения температуры: -40…+100°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP50
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 18…36В
Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 80, 200, 300 мм
    вторичного преобразователя:  75х65х65 мм
Kl1-1 Kl1-2 Kl4-1

Датчик влажности комнатный, для чистых помещений


Датчик температуры и относительной влажности (K) предназначен для применения в схемах контроля и регулирования температуры и относительной влажности воздуха и неагрессивных газов внутри помещения.

Диапазоны преобразования сигнала:

по температуре, °С: -40…+50°С

по влажности, %: от 0 до 100

Диапазон измерения температуры: от -40 до +50°С

Относительная влажность, % от 0 до 95
Напряжение питания: 10...30В
Габаритные размеры, мм:  80х80х27



К

Особенности применения датчика с адсорбционными емкостными чувствительными элементами влажности воздуха

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.

Используемые нами сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми. При выходе сенсора из строя просим выслать прибор в наш адрес для его замены.


См.также: Экономичный датчик влажности ДВТ-03.НЭ с 2 выходами 0...10В
Переносной цифровой гигрометр IT8-RHT со встроенным и выносным датчиками
Сертифицированные измерители влажности воздуха и температуры ИВИТ-М
Измеритель-регистратор влажности (логгер) EClerk-M-RHT

 Напряжение питания

18…36 В

 Диапазон измерения относительной влажности

0…98 %

 Диапазон измерения температуры

-40…+50°С (Н1, У)
-40…+100°С (Н2, К1, К2, Кл1-1, Кл1-2, Кл4-1)
0…+50°С (Кл3-2)

 Диапазон температуры эксплуатации

-40…+50°С (Н1, Н2, К1, К2, У, Кл1-1, Кл1-2, Кл4-1)
0…+50°С (Кл3-2)

 Степень защиты корпуса первичного преобразователя

IP50 (Н1, Н2, К1, К2, Кл1-1, Кл1-2, Кл4-1)
IP53 (У)

IP30 (K)

 Степень защиты корпуса вторичного преобразователя

IP54 (Н1, Н2, К1, К2, У, Кл1-1, Кл1-2, Кл4-1)
IP40 (Км)

 Габаритные размеры первичного преобразователя

d=12 мм, l=160 мм (Н1, Н2)
d=12 мм, l=160, 200, 300 мм (К1, К2)
d=100 мм, l=100 мм (У)
d=12 мм, l=80, 200, 300 мм (Кл1-1, Кл1-2, Кл4-1)
d=25 мм, h=15 мм (Кл3-2)

 Габаритные размеры вторичного преобразователя

115х65х40 мм (Н1, Н2, К1, К2, У)
75х65х65 (Кл1-1, Кл1-2, Кл4-1)
d=65 мм, h=20 мм (К3-2)

 80х80х27 (k)

Абсолютная погрешность датчика влажности ДВТ-03.ТЭ в зависимости от исполнения по точности измерения

Измеряемая величина

Абсолютная погрешность

Относительная влажность в диапазоне 10…90%

±2,5%

Относительная влажность в диапазоне 0…10%, 90…98%

±4,0%

Температура в диапазоне 0…+90°С

±0,4°С

Температура в диапазоне -40…0°С, +90…+100°С

±0,6°С

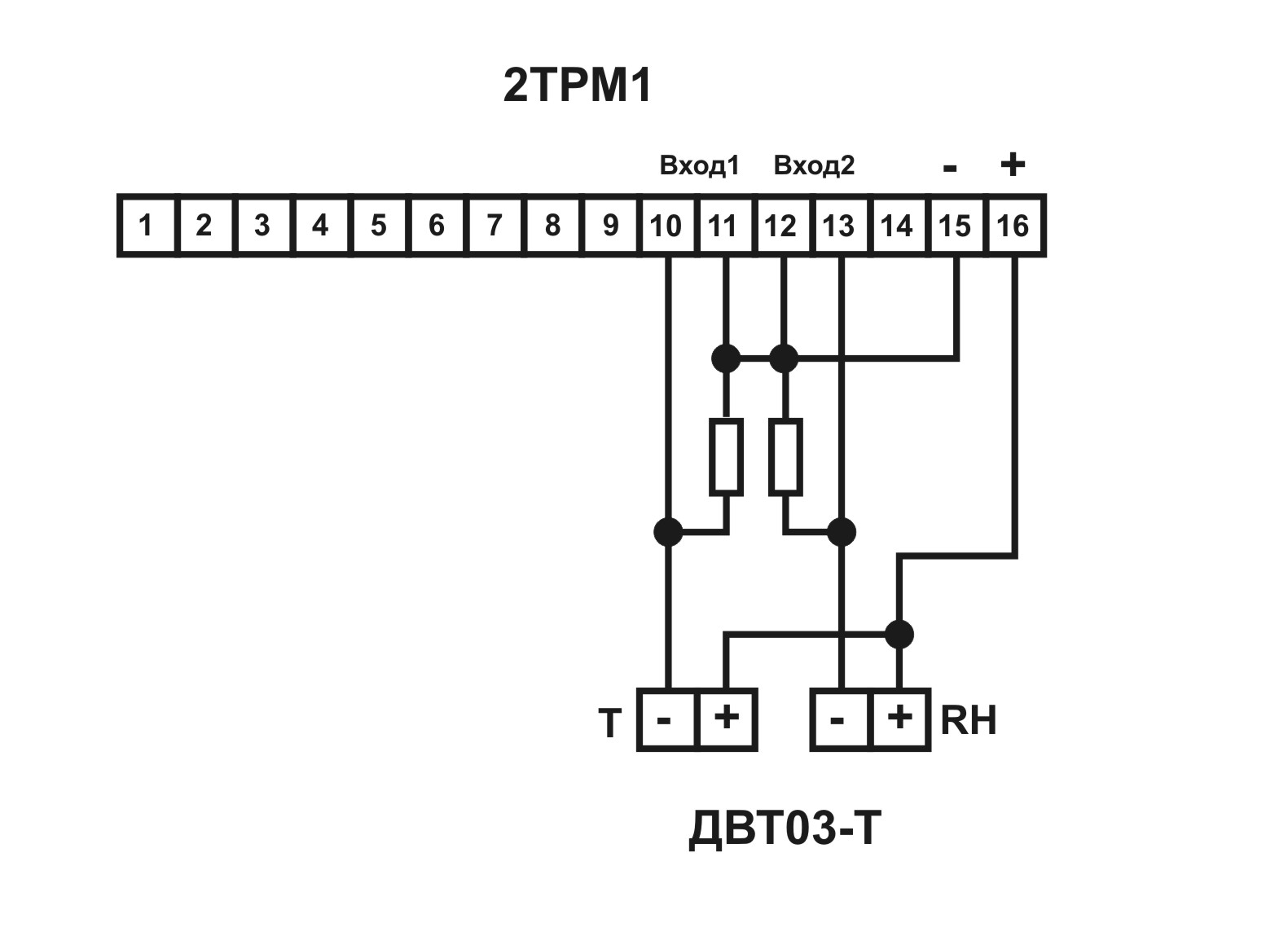

Пример подключения датчика влажности к измерителю ОВЕН 2ТРМ1



 Нужно ли переплачивать за датчики влажности?

В статье описано, насколько сертификация датчиков влажности увеличивает их стоимость, какова целесообразность сертификации этих приборов и дано несколько рекомендаций тем, кто не желает переплачивать за датчики влажности.

 Что такое влажность воздуха? Как правильно измерять влажность? Давление водяного пара. Таблицы и примеры расчета.

В статье подробно рассматривается, что такое относительная влажность, как правильно измерять влажность воздуха. Приведены таблицы и примеры расчета давления водяного пара и относительной влажности воздуха.

 Измерение относительной влажности воздуха: Какой метод измерения предпочтительней?

В статье рассматриваются методы измерения влажности, отличительные особенности различных типов датчиков, а также примеры приборов для измерения влажности воздуха.


Дополнительное оборудование*

Защитный фильтр для датчиков и измерителей влажности Защитный фильтр для измерителей температуры и влажности воздуха
для конструкций  Н, К, У
Набор для юстировки из 6 солей для датчиков и измерителей влажности Набор для калибровки из 6 солей
для контроля абсолютной погрешности измерителя влажности прямо на объекте
Кронштейн КД1–Н для датчиков и измерителей влажности Кронштейн КД1–Н для измерителей влажности
для крепления измерителей конструкций Н к стене
Кронштейн КД2-Н для крепления приборов к стене
быстросъёмное соединение
Кронштейн КД1-Кл и гайка для датчиков влажности
для датчиков влажности с клеммной головкой





Ваш отзыв о нашей продукции Вы можете оставить на странице ОТЗЫВЫ
13.01.2022 16:06
+ 0 -
Александрответить
Организация: ООО зерновая компания
Нужен датчик ДВТ-03.Т.Э.К1.300 с диапазоном измерений -100/150 фактическая эксплуатация будет проходить в диапазоне 0/90, есть ли возможность сделать датчик с таким ПО
14.01.2022 02:40
+ 0 -
Владимирответить
Организация: не указано
к сожалению это не возможно у данного датчика т.к. данные диапазоны ваше чем те которые может измерить сенсор
28.11.2019 14:18
+ 0 -
Николайответить
Организация: не указано
ДВТ-03.ТЭ.2.Н2.I
Как этот прибор будет индицировать значения?который без дисплея.
29.11.2019 05:11
+ 0 -
Владимирответить
Организация: н
Датчики относительной влажности и температуры экономичной серии не имеют дисплея. Данные передаются по кабелю на вторичные приборы. Если вам необходим подобный прибор, но с дисплеем, то советуем вам рассмотреть Измеритель Ивит-М-Т: https://relsib.com/product/izmeritel-vlazhnosti-i-temperatury-ivit-mt
26.09.2018 06:21
+ 0 -
Валерийответить
Организация: ООО "Солнечные технологии"
Добрый день,нужна техническая консультация по датчику ДВТ-03.ТЭ.3.Кл3-2. Датчик подключен к 2 ТРМ1 ,по температурному каналу показания выше реальных на 31 градус. В приборе была произведена коррекция (сдвиг характеристики), показания стали соответствовать контрольному датчику. Но при дальнейшем изменение температуры показания датчика ДВТ-03.ТЭ.3.Кл3-2 выше чем у контрольного на 10 градусов. Возможно ли устранить эту погрешность?
27.09.2018 10:24
+ 0 -
Владимирответить
Организация: НПК Рэлсиб
Скорее всего вы неправильно задали диапазон температур при настройке 2ТРМ1. Посмотрите внимательно в РЭ на датчик, каким значениям температуры соответствуют токи 4 и 20 мА. Обычный диапазон для этих датчиков: 0...50°С. Но мы делаем эти датчики ещё на три диапазона: -40...+50, -40...+85, -40...+125°С. Возможно, ваш датчик настроен на один из этих диапазонов.
15.03.2017 06:36
+ 0 -
Александрответить
Организация: ТОО ТТК
Добрый день, приобрели датчик в исполнении ДВТ-03.ТЭ.2.Н2.60.1,0, установили в паре с ТРМ202 от Овен. Почему то после определенного времени (часов 14-16) датчик начинает показывать 99.6% и не меняет показания. Ощущение что микрокапли влаги налипли на зону измерения и не испаряются, несмотря на наличие нагреваиельного элемента (по вашему техописанию). Что мы можем сделать?
15.03.2017 07:07
+ 1 -
Владимирответить
Организация: НПК Рэлсиб
установлены ли нагрузочные резисторы на ТРМ? проверьте выходной ток датчика без прибора.
25.03.2017 06:37
+ 0 -
Александрответить
Организация: ТОО ТТК
а какой выходной ток должен показывать? резисторы мы установили... сейчас он вообще дает ошибку в связи с конденсацией, но если вытащить наружу то высыхаети выдает нормальные значения
27.03.2017 04:13
+ 1 -
Владимирответить
Организация: НПК Рэлсиб
при максимальной влажности ток канала 20мА. если у вас идет постоянное распыление влаги то микроподогреватель не справится т.к. он рассчитан на кратковременные конденсации. возможно сенсор уже вышел из строя, находясь постоянно в воде.
08.02.2017 13:37
+ 0 -
Семенответить
Организация: не указано
Добрый день!
Интересует информация по датчику влажности и температуры ДВТ-03.ТЭ.
А именно- входит ли данный прибор в государственный реестр средств измерений и номер, и если входит то какой у него номер?
Заранее благодарю за помощь!
09.02.2017 02:40
+ 0 -
Владимирответить
Организация: НПК Рэлсиб
Здравствуйте. Датчик ДВТ-03.ТЭ является экономичной версией. сертификата на него нет.
в реестр средств измерений включены приборы ИВИТ. https://relsib.com/category/izmeriteli-vlazhnosti-i-temperatury-elektronnye-ivit-m
