• Диапазоны преобразования температуры:
- Т.п/п–420: -40...+125°С; -40...+100°С; 0...+100°С
- Т.ХА–420: 0...+300°С; 0...+500°С; 0...+800°С
• Предел допускаемой абсолютной погрешности не более ±0,5%

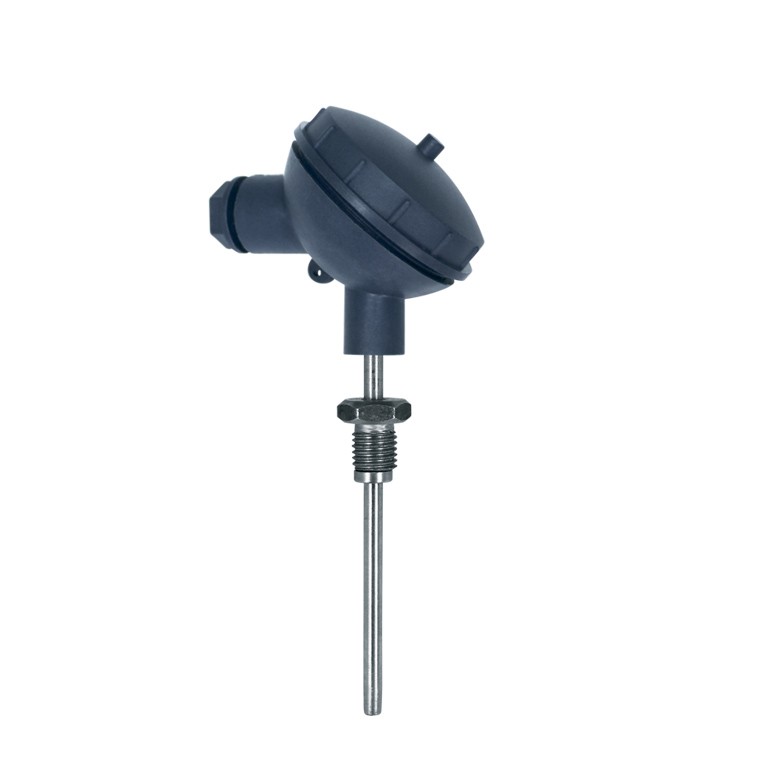

Датчики констуктивного исполнения Кл1-2 с унифицированным токовым выходом 4...20 мА предназначены для измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Датчики с выходом 4...20мА используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также совместно с приборами с унифицированным токовым входным сигналом 4 … 20 мА.
В датчиках температуры используется клеммная головка диаметра 58 мм с винтовой герметично-закручивающейся крышкой без уплотнительного кольца. Все металлические детали датчиков температуры изготовлены из пищевой нержавеющей стали 12х18хH10T. Допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.
В датчиках температуры Т.п/п-420-Кл1-2 используется полупроводниковый элемент ТС 1047 фирмы «Microchip», в датчиках Т.ХА-420-Кл1-2 - преобразователь термоэлектрический с НСХ ХА (К) по ГОСТ Р 8.585–2001.

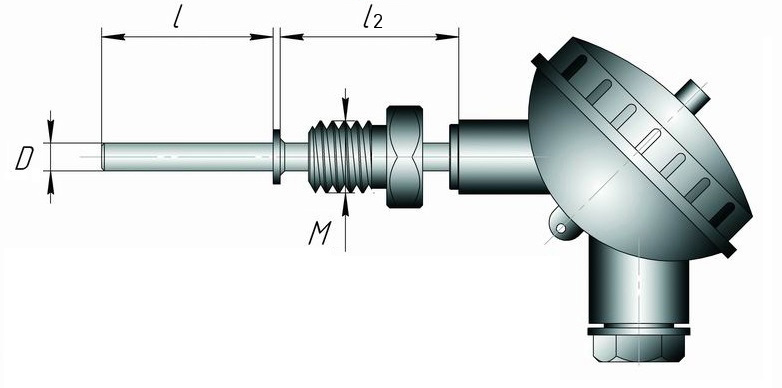

L2= 30,0 мм для измеряемой температуры до 300 °С;
L2=120,0 мм для измеряемой температуры от 300 °С до 800 °С

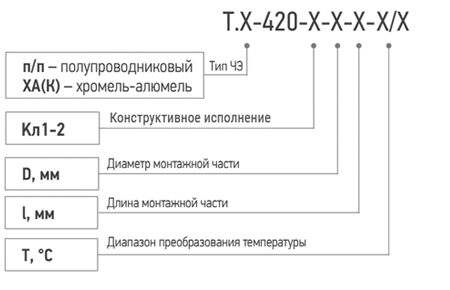

| Диаметр монтажной части, D, мм | 5,0 | 6,0 | 8,0; 10,0 |
| Диаметр резьбы, М | М12х1,5 | М16х1,5 | М20х1.5; G½ |
| Длина монтажной части, l, мм | 30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0 | ||
где мА – миллиамперметр или другой измерительный прибор с токовым входом;
Rн – нагрузки не более 1,0 кОм
См. также Датчик температуры с токовым выходом 4...20 мА Кл1-1 без штуцера
Датчик температуры с токовым выходом 4...20 mA Кл1-3 с неподвижным штуцером
Индикатор сигналов тока для визуализации измеренных величин ИТС 4-20
| Характеристика | Т.ХА–420-Кл1-2 | Т.п/п–420-Кл1-2 | ||
| Тип чувствительного элемента | НСХ ХА(К) по ГОСТ Р 8.585–2001 | полупроводниковый датчик ТС1047 | ||
| Напряжение питания, В | 7,5 … 36 | |||
| Диапазоны преобразования температуры,°C | 4 мА | 20 мА | 4 мА | 20 мА |
| 0 | 300 | -40 | +125 | |
| 0 | 500 | -40 | +100 | |
| 0 | 800 | 0 | +100 | |
| Предел допускаемой абсолютной погрешности | не более ±0,5 % от диапазона преобразования | |||
| Максимальное сопротивление нагрузки, кОм | 1 | |||
| Степень защиты от воздействия воды и пыли | IP44 | |||
 |
Для отображения сигналов 4..20 мА в выходных цепях датчиков в единицах физической величины
|
 |
Бобышка Б1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
|
 |
Бобышка Б2
Для присоединения к воздуховодам. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
|
 |
Гильза защитная Гз1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. М8х1, М12х1,5, М16х1,5, М20х1,5
|
 |
Гильза защитная Гз2
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М16х2
|
 |
Гильза защитная Гз3
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М10х1,5
|
