Провода и кабели термопарные и термокомпенсационные
Гибкие высокотемпературные термопарные и термокомпенсационные кабели для подключения термоэлектрических преобразователей состоят из двух термоэлектродных многопроволочных жил с изоляцией из высокотемпературного материала, могут иметь экран из медной или нержавеющей проволоки, оболочку из высокотемпературного материала. Цвет кабеля и цвета изоляции жил соответствуют международным стандартам для соответствующего типа термопары.
Максимальная погрешность в рабочем диапазоне температур 2,2°С.
Термокомпенсационные кабели

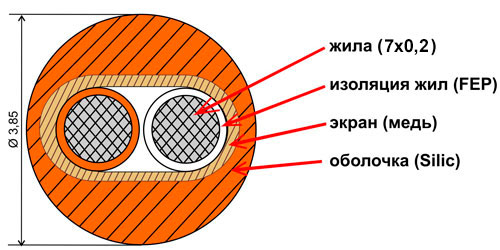

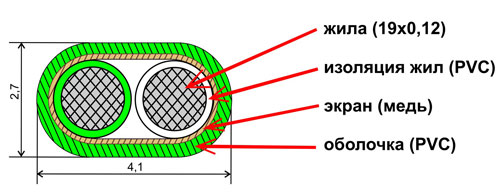

| Наименование | S-FEP-TCB-SIL-2*0.2 | K-PVC-TCB-PVC-2*0,2 |
K-FB-FB-SSB-2*0,5 (аналог СФКЭ ХА(К)) |

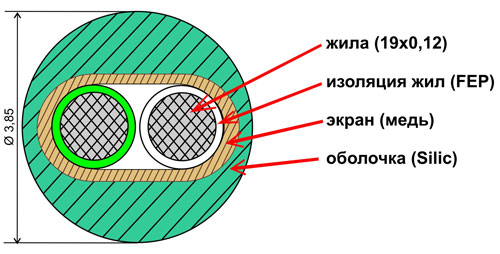

K-FEP-TCB-SIL-2*0,2 |
| Внешний вид |
|
|
|
|
| Тип | S | K | K | K |
| Материал электродов | медь/медь-никель | хромель-алюмель | хромель-алюмель | хромель-алюмель |
| Сечение жил, мм2 | 2х0,2 | 2х0,2 | 2х0,5 | 2х0,2 |
| Конструкция жилы | 7/0,2 мм (7 проволок диаметром 0,2 мм) | 19/0,12 мм (19 проволок диаметром 0,12 мм) | 7/0,3 мм (7 проволок диаметром 0,3 мм) | 19/0,12 мм (19 проволок диаметром 0,12 мм) |
| Диаметр проводящей жилы, мм | 0,5 | 0,5 | 0,8 | 0,5 |
| Материал изоляции жил | фторопласт (FEP) | ПВХ (PVC) | асбостеклонить | фторопласт (FEP) |
| Толщина изоляции, мм | 0,22 | 0,38 | 0,22 | 0,22 |
| Диаметр жилы с изоляцией, мм | 1,0 | 1,2 | 1,3 | 1,0 |
| Цвета жил | (+) оранжевый, (-) белый | (+) зелёный, (-) белый | (+) зелёный, (-) белый | (+) зелёный, (-) белый |
| Экран | оплётка из медной проволоки толщиной 0,25 мм | оплётка из медной проволоки толщиной 0,25 мм | оплётка из нержавеющей проволоки толщиной 0,25 мм | оплётка из медной проволоки толщиной 0,25 мм |
| Материал оболочки | силиконовая резина | ПВХ (PVC) | асбостеклонить | силиконовая резина |
| Толщина оболочки, мм | 0,75 | 0,5 | 0,75 | |
| Внешний диаметр кабеля, мм | 3,85 | 2,7х4,1 | 3,3х2,3 | 3,85 |
| Цвет оболочки | оранжевый | зелёный | серый | зелёный |
| Макс. рабочая температура, °С | 200 |
105 |
400 | 200 |
| Макс. погрешность, °С | ±2,2 | ±2,2 | ±2,2 (до 200°С) | ±2,2 |
Термопарные кабели
| Наименование |
ПТН ХК 2х0.5 2х0.7
|
ПТН ХА 2х0.5 2х0.7
|

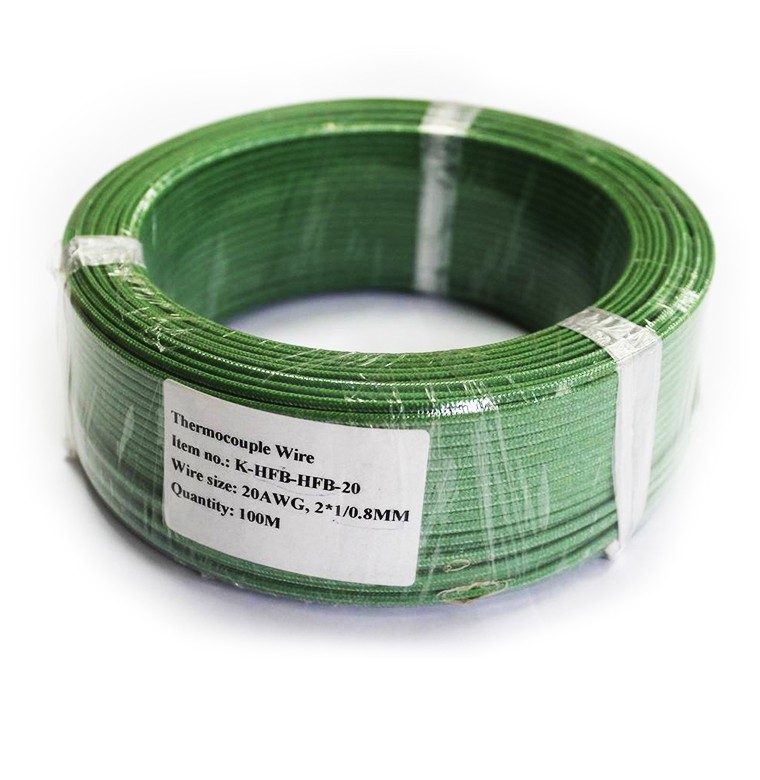

К-HFB-HFB-30 2х0,25 |
К-HFB-HFB-24 2х0,5 |

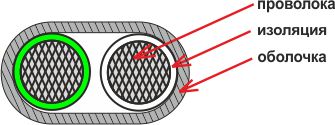

К-HFB-HFB-SSB-24 2х0,5 |

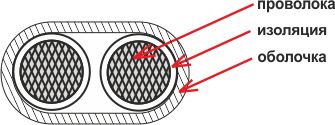

К-СFB-СFB-24 2х0,5 |
КХ-CFB-CFB-16 2х1.1 |
KTK 012 2х1.2 |
| Внешний вид |
|
|
|
|
|
|
|
|
| Тип |
L |
K |
K | K | K | |||
| Материал термоэлектродов |
хромель-копель |
хромель-алюмель | хромель-алюмель | хромель-алюмель | ||||
|
Диаметр термоэлектродов, мм |
0,5 0.7
|
0,5 0.7 |
0,25 |
0,5 | 0,5 | 0,5 | 1.1 | 1.2 |
| Материал изоляции проволок |
асбостеклонить |
стеклокерамическая нить | керамическая буса | |||||
| Материал оболочки |
асбостеклонить |
сталь нержавеющая (оплетка) |
стеклокерамическая нить | керамическая буса | ||||
|
Цвет оболочки |
белый |
белый |
зеленый |
зеленый | металлический | белый | белый |
белый |
| Цвет изоляции |
белый |
белый |
зеленый, белый |
зеленый, белый | зеленый, белый | белый | белый |
белый |
| Максимальная температура, оС |
+600 |
+600 |
+600 |
+600 | +400 |
+800 +1000 (кратковременно) |
+1000 | |
