• Контроль и поддержание уровня жидкости в резервуарах, колодцах, емкостях и т.д.
• Многофункциональный и простой в настройке
• Широкий диапазон напряжения питания
• Высокая коммутационная способность контактов
• Возможность настройки под любую жидкость
• Защита от волн
• Современная замена импортных аналогов

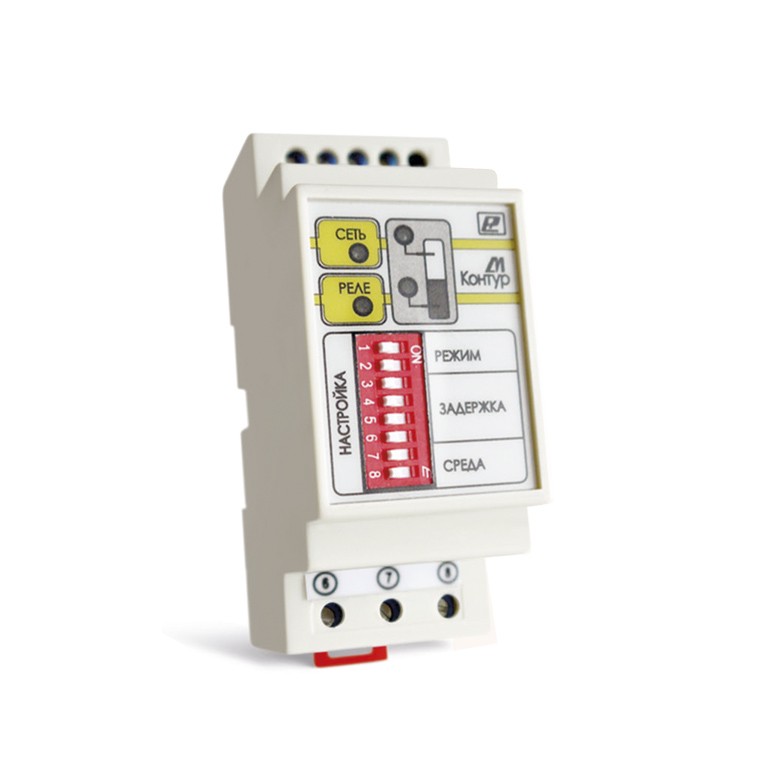

Контроллер уровня (реле контроля) Контур-М предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:
– поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;
– управления насосом, пополняющим накопительный или напорный резервуар;
– управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;
– контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.
Реле уровня Контур-М можно с успехом использовать и в домашнем хозяйстве, например для:
- автоматической откачки воды в погребе;
- автоматического наполнения резервуара для полива или душа на даче;
- управления уровнем воды в водонагревателе и т.д. путем включения электромагнитного клапана или насоса.
– кондуктометрические датчики;
– механические контактные устройства (такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа, к этому типу также относятся тумблеры).
При одном датчике уровня реле контроля следит за одним уровнем жидкости, при двух датчиках уровня реле контроля следит за двумя уровнями (включается при одном уровне, а выключается при другом).
 |
 |
 |

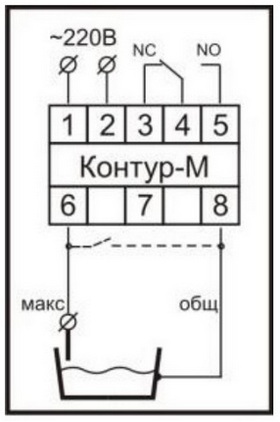

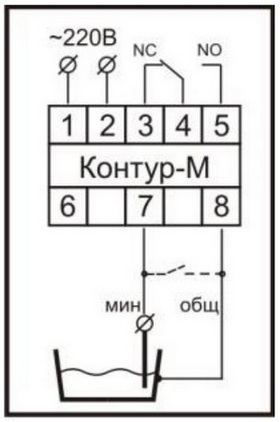

| Схема подключения при двухуровневых режимах работы | Схема подключения при режиме режиме докачивания до верхнего уровня | Схема подключения при режиме откачивания до нижнего уровня |
Для управления насосом и другим оборудованием реле контроля уровня Контур-М оснащено выходным электромагнитным реле.
Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения прибор позволяет установить время задержки переключения выходного реле до 15 с.
Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков используется переменный ток частотой 4 Гц.
Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика, влажность и т.д.) можно настроить чувствительность реле контроля уровня в соответствии с проводимостью контролируемой жидкости – 5, 20, 50 или 100 кОм.
Режим работы, время задержки и чувствительность задаются при помощи переключателей на передней панели прибора.
– докачивание до верхнего уровня;
– откачивание до нижнего уровня;
– докачивание по двум датчикам уровня;
– откачивание по двум датчикам уровня.
См. также: Контроллер уровня универсальный (14 алгоритмов) Контур-У
Кондуктометрические датчики уровня и протечки
|
Номинальное напряжение питания |
85…265В AC; 120…380 В DC |
|
Потребляемая мощность |
не более 1 ВА |
|
Количество встроенных алгоритмов работы |
4 |
|
Количество входов |
2 |
|
Напряжение на электродах входных датчиков |
макс 3 В (< 0,1 мА) |
|
Количество выходных реле |
1 |
|
Допустимая нагрузка на контакты реле |
8,0 А при 220 В и cos ϕ=0,4; |
|
Защита входов от высокого напряжения, не менее |
230 В переменного тока |
|
Временной отклик |
макс. 400 мс |
|
Временная задержка при переключении выходного реле |
настраиваемая 0…15 с |
|
Сопротивление жидкости, не более |
100 кОм |
|
Средняя наработка на отказ |
20000 ч. |
|
Средний срок службы |
5 лет |
|
Температура эксплуатации |
-20…+55°С |
|
Габаритные размеры: |
83 х 59 х 36 мм |
|
Крепление |
DIN рейка EN 61010–1 |
|
Масса |
не более 0,11 кг |
