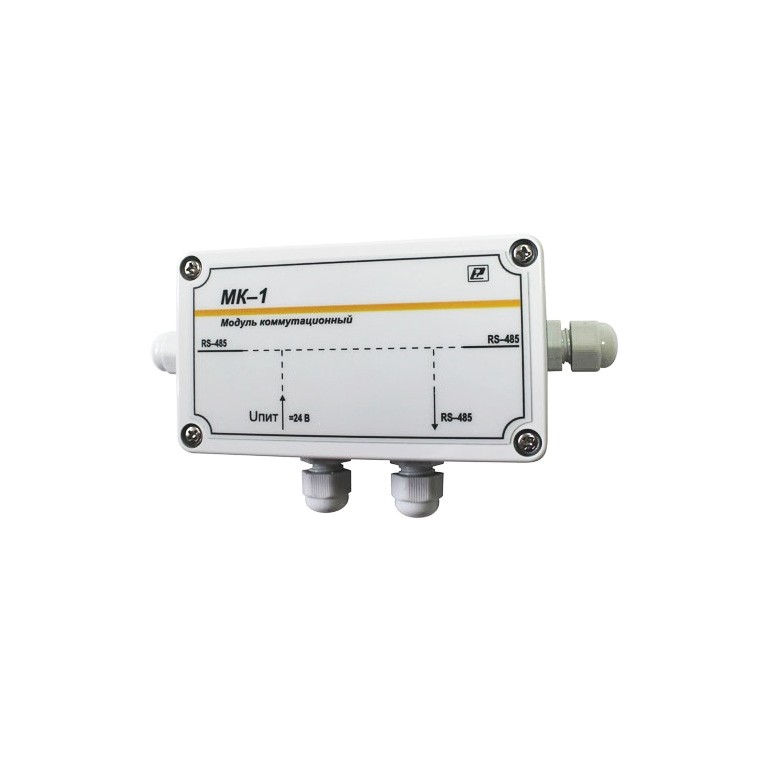

Модуль коммутационный МК-1

Модуль коммутационный МК–1 предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов.

Модуль МК–1 подключается в разрыв линии с физическим интерфейсом RS–485, с целью подключения дополнительных устройств: контрольно–измерительных приборов, датчиков и т.д.

Модуль также служит для согласования линии передачи путём включения/отключения шунтирующих резисторов и питания линии передачи путём подключения внешнего источника питания.

Распределенная система контроля ПАС-ДВТ

На основе всего трех...пяти простых и недорогих приборов производства НПК "Рэлсиб" можно построить протяженную разветвленную систему автоматического контроля и регулирования различных технологических параметров. Например, систему контроля и регулирования относительной влажности и температуры воздуха.

• удобный монтаж
• высокая гибкость
• высокая функциональность
• низкая стоимость

Состав системы:

1. Модуль коммутационный МК-1
Служит для построения самой линии связи RS485 с необходимыми ответвлениями, созданием точек подключения приборов, блоков питания и т.д., согласование линии путем включения шунтирующих резисторов необходимого номинала.
2. Блок питания БПГ 12
Необходим для питания линии RS485 и отдельных приборов (особенно приборов, выполняющих функции регулирования).
3. Преобразователь аналоговых сигналов ПАС-01.RS
Прибор предназначен для подключения к линии RS485 любого датчика (сенсора) или другого прибора с аналоговым выходным сигналом.
4. Преобразователь аналоговых сигналов ПАС-01.RS.P
Дополнительно к функциям ПАС-01.RS также содержит симисторно-релейный блок для двухпозиционного регулирования.
5. Измеритель температуры и отн.влажности ИВИТ-М.RS
6. Измеритель температуры и отн.влажности ИВИТ-М.RS.P
Предназначен для контроля и регулирования температуры и отн.влажности по двухпозиционному закону.
7. Программа-конфигуратор ПАС-ДВТ
Служит для конфигурирования приборов в сети, для архивирования и визуализации значений в виде таблиц и графиков, установки параметров регулирования и т.д.

Дополнительное оборудование*		Цена
	Кронштейн КД2-Н для крепления приборов к стене быстросъёмное соединение	478 руб.
	Кронштейн КД1-Н для крепления приборов к стене	427 руб.

*Дополнительное оборудование указывается в поле для заказа вместе с выбранным прибором или самостоятельно (если заказывается только доп.оборудование).

Руководство по эксплуатации
