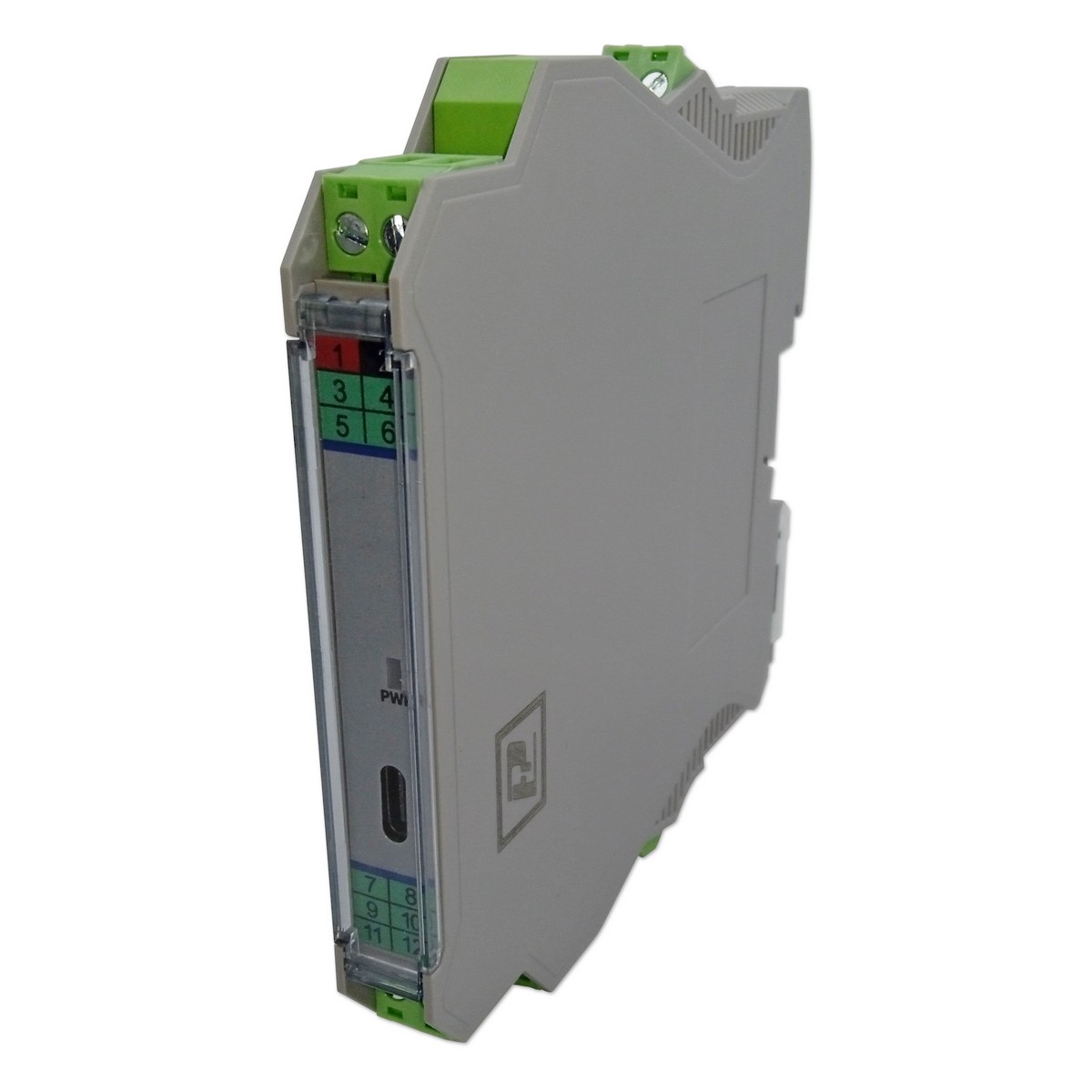

Нормирующий преобразователь температуры НПТ-ДИН-420-1-2 предназначен для преобразования аналогового сигнала с термопреобразователей сопротивления (ТС) и преобразователей термоэлектрических (ТП) в токовый сигнал 0...20 мА или 4…20 мА. Прибор может устанавливаться на DIN-рейку в вертикальном или горизонтальном положении.
Один вход - два выхода.
Для настройки прибора необходим стандартный кабель USB-USB Type-C и и специальная программа-конфигуратор .
| Напряжение питания постоянным током, В | 20...30 |
| Выходной сигнал, мА | 0...20, 4...20 |
| Типы подключаемых датчиков | ТС, ТП (в соответствии с таблицей) |
| Схема подключения ТС | 2-х, 3-х, 4-х проводная |
| Основная погрешность измерения, % от диапазона измерения, не более |
0,1 |
| Дополнительная погрешность измерения | ±0,2 °С на каждые 10 °С изменения темп. окр. ср. |
| Время измерения, с., не более | 0,3 |
| Сопротивление нагрузки, не более, Ом | 20 (на входе) 500 (на выходе) |
| Наличие сигнализации при обрыве входной цепи или превышении диапазона измерений (только для первого канала) |
ток 0 мА или 25 мА, (устанавливается при настройке) |
| Габаритные размеры, мм | 120х110х13 |
| Вес, г., не более | 200 |
| Гальваническая развязка между цепями входа /выхода/питания |
2000 В в течение 1 мин |
| Средняя наработка на отказ, не менее, ч | 10000 |
| Средний срок службы, не менее, лет | 10 |
| Тип датчика | Диапазон измерений*, °С | |
| Термопреобразователи сопротивления |
Pt100 | от -200 до +850 |
| 50М | от -50 до +150 | |
| Термопары | E | от -100 до +1000 |
| J | от -100 до +1200 | |
| K | от -180 до +1372 | |
| N | от -180 до +1300 | |
| R | от -50 до +1760 | |
| S | от -50 до +1760 | |
| T | от -200 до +400 | |
*Диапазон, в котором гарантируется заявленная основная погрешность измерения
