Универсальный вход (термосопротивления и термопары),
Выход 4…20 мА,
Высокая точность,
Настройка типа сенсора и диапазона измерения,
Пользовательская юстировка

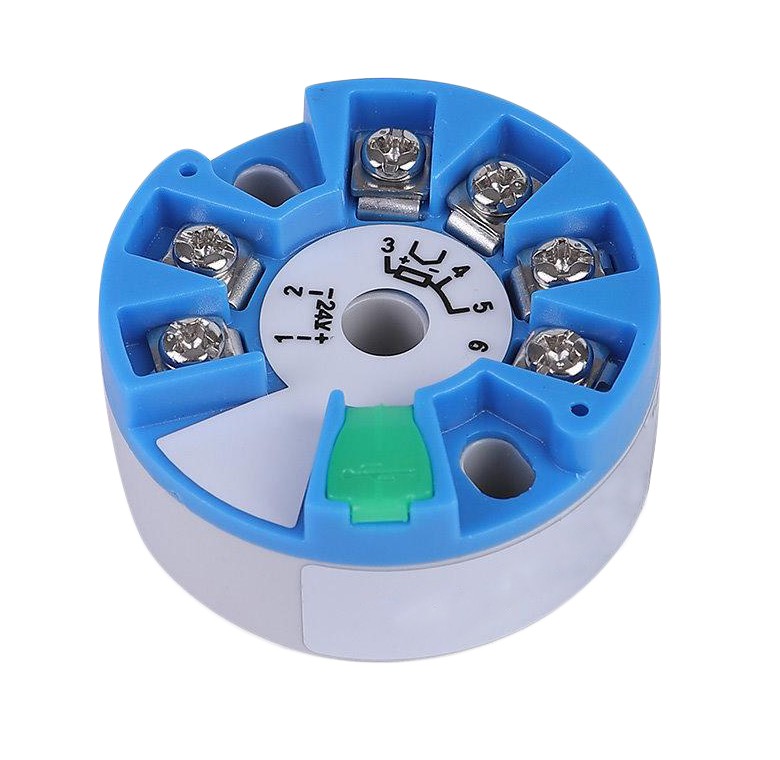

Нормирующий преобразователь НПТ-Кл-У-420 предназначен для преобразования сигнала с термосопротивления или термопары в унифицированный сигнал тока 4…20 мА. Преобразователь может устанавливаться в клеммные головки датчиков температуры или крепиться в шкафу автоматики. Применение преобразователя в датчиках температуры позволяет удлинить линию связи от датчика до измерителя (регулятора), уменьшить влияние на сигнал датчика электромагнитных помех, сэкономить на стоимости термокомпенсационного кабеля, использовать приборы с универсальным входом 4…20 мА.
Перед установкой преобразователя его необходимо настроить при помощи программы-Конфигуратора НПТ-У-420. Для этого необходимо подсоединить к преобразователю датчик температуры, а преобразователь подключить к компьютеру при помощи специального кабеля (Кабель для настройки с ПК: USB(A) – miniUSB специальный, поставляется отдельно).
При заказе нормирующего преобразователя температуры укажите тип датчика температуры и диапазон преобразования температуры в соответствии с таблицей технических параметров. Если вы хотите самостоятельно настроить преобразователь, то вам необходимо приобрести специальный кабель для настройки.
При настройке задаётся тип НСХ используемого датчика температуры, диапазон преобразования температуры из полного диапазона измерения для данного датчика (см. тех. характеристики). Также при помощи программы можно проконтролировать точность измерения, внести поправку (отьюстировать) пару датчик-преобразователь.
|
Программа-конфигуратор НПТ-КЛ-У-420 - для настройки и контроля нормирующего преобразователя температуры НПТ-КЛ-У-420 *Если программа не скачивается, нажмите на ссылку правой кнопкой мыши и выберите пункт меню "Сохранить объект (ссылку) как..." |
 СКАЧАТЬ |
| Напряжение питания постоянным током (Uп), В | от 12 до 35 |
| Выходной сигнал, мА от 4 до 20 |
от 4 до 20 |
| Основная погрешность измерения, % | ТС - 0,2; ТП-0,3 |
| Дополнительная погрешность измерения, не более | ±0,2 °С на каждые 10 °С изменения темп. окр. ср. |
| Сопротивление нагрузки (Rсогл), не более, Ом | Rсогл<(Uп-12/0,02) |
| Габаритные размеры, мм | 44х21 |
| Масса, не более, кг | 0,1 |
| Средняя наработка на отказ, не менее, ч | 10000 |
| Средний срок службы, не менее, лет | 10 |
.
Типы подключаемых датчиков и диапазоны измерения
| Тип датчика |
Диапазон измерения*, в °C |
Минимальный диапазон преобразования, °C |
|
|
Термопреобразователи сопротивления |
Pt100 |
от -200 до +850 |
+10 |
| 50М, 100М | от -50 до +150 | +10 | |
| Термопары | B | от +400 до +1800 | +500 |
| E | от -100 до +1000 | +50 | |
| J | от -100 до +1200 | +50 | |
| K | от -180 до +1372 | +50 | |
| N | от -180 до +1300 | +50 | |
| S | от -50 до +1760 | +500 | |
| R | от -50 до +1760 | +500 | |
| T | от -50 до +1760 | +500 | |
*Диапазон, в котором гарантируется заявленная основная приведённая погрешность
Дополнительное оборудование* |
||
|
|
Кабель для настройки с ПК: USB(A) – miniUSB специальный |
|
