Преобразователь аналоговых сигналов ПАС-01-Е

Розничная цена (базовая компл.) от 2875 руб.

• Интегрированный интерфейс Ethernet (стандарт IEE 802.3X)
• Поддержка стека TCP/IP на программном уровне с реализацией прикладных протоколов: ICMP(ping–запросы), Modbus TCP/IP (Modbus–сервер), DNS–клиент, SMTP (отправка почтовых сообщений), РОР3 (получение почты), NTP (синхронизация системного времени)

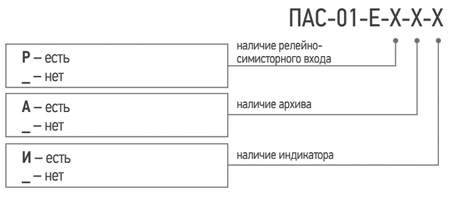

• Дополнительные опции:
Р – двухпозиционное регулирование с двумя релейно-симисторными выходами (по температуре и по влажности),
A – электронный архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте;
И – Ж/к индикатор с индикацией текущего времени и показаний датчика


Поделиться с друзьями

Преобразователь аналоговых сигналов ПАС-01-Е предназначен для преобразования сигналов, поступающих с первичных преобразователей в цифровой сигнал стандарта IEEE 802.3x (Ethernet) с целью подключения практически любого датчика к локальным сетям, а также к Интернет. Прибор имеет также вход RS485 Modbus, который может быть использован для конфигурирования прибора в сети. На программном уровне выполнена поддержка стека TCP/IP с реализацией следующих прикладных протоколов: ICMP (ping-запросы), Modbus TCP/IP (Modbus-сервер), DNS-клиент, SMTP (отправка почтовых сообщений), POP3 (получение почты – запросов), NTP (синхронизация системного времени).

Дополнительные опции

• Р – работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор);

• А – электронный архив с двумя режимами архивации данных: до заполнения или циклический с возможностью отправки архива по электронной почте или получения через программу-конфигуратор;

• И – индикатор показаний измеренных значений и времени на жк-индикаторе прибора. Имеется функция почтового оповещения на три заданных почтовых электронных адреса.

Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

Основные функции:

  • Преобразование сигнала датчика;
  • Ограничение доступа для подключения из внешней сети при помощи установки разрешённых IP–адресов;
  • Отправка измеренных значений электронной почтой в три адреса с заданной периодичностью;
  • Отправка тревожных сообщений электронной почтой в три адреса в следующих случаях: значение параметра превышает верхнее установленное значение; значение параметра находится ниже нижней уставки

Программное обеспечение

Прибор поставляется совместно с программой-конфигуратором ПАС-ДВТ, которая постоянно совершенствуется и распространяется бесплатно. Программа имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

Программа обеспечивает задание следующих параметров:

• адрес прибора в сети;
• скорость обмена;
• тип подключенного к прибору датчика;
• период опроса датчика;
• параметры цифровой фильтрации;
• нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
• сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
• задание уставок регулирования для приборов, имеющих опцию «Р»;
• задание адресов электронной почты для отправки сообщений и архива значений;
• включение-выключение контактов реле для приборов, имеющих опцию «Р»;
• задание параметров для работы с FTP-сервером.

Программа конфигурирования и работы с данными ПАС-ДВТ преобразователей аналоговых сигналов ПАС-01-E ПЕРЕЙТИ


См. также Преобразователь аналоговых сигналов ПАС-01-RS

Номинальное напряжение питания

(24±2) В

Погрешность преобразования:

- для термопреобразователей сопротивления
- для термоэлектрических преобразователей
- для сигналов тока и напряжения

не более ±0,25 %
не более ±0,5°С
не более ±0,25 %

Период опроса датчика

 1 сек... 24 ч (задается Пользователем)

Скорость передачи данных

10 Mbps (10 BASE– T) или 100 Mbps (100 BASE–TX)

Максимальный потребляемый ток

80 мА (с опцией «Р» – 150 мА)

Цифровая фильтрация измеряемых параметров:

- постоянная времени
- полоса фильтра

0…10
0…999,9

Средняя наработка на отказ

не менее 20000 ч

Габаритные размеры/степень защиты корпуса

115х65х40 мм/IP44

Масса

не более 0,16 кг

Технические характеристики прибора, снабжённого дополнительными опциями

Для прибора с опцией «Р»
Номинальные коммутируемые релейно– симисторным блоком напряжение и ток  220 В и 2,0 А

Количество коммутационных циклов

50000

Задание верхней и нижней уставки регулирования

задаётся при помощи программы–конфигуратора

Для прибора с опцией «А»

Ёмкость электронного архива не более 6600 измеренных значений
Режим архивации данных, задаваемый при помощи программы–конфигуратора до заполнения, циклический
Отправка архива измеренных значений в текстовом виде и в двоичном коде
Отправка архива после заполнения, после получения почтового уведомления
Возможность отправки части архива из заданного временного интервала +
Для прибора с опцией «И»

Отображение на цифровом ЖК– индикаторе:

– при подаче питания, версию ПО прибора (U2.8.10);
– при получении настроек от DHCP–сервера (dhCPo);
– IP–адрес устройства (IP192–168–0–119);
– индикация реального времени (при успешной синхронизации);
– измеренное значение;
– индикация отсутствия связи – мерцают три кубика в углу;
– индикация передачи данных по сети Ethernet – три кубика в углу мигают по очереди.

Преобразование сигналов с датчиков, в соответствии с таблицей

Наименование датчика и НСХ

Диапазон измерения, °С

Разрешающая способность

ТСМ.50М

-180…+200

0,1 °С

ТСМ.100М

-180…+200

ТСП.50П

-200…+850

ТСП.100П

-200…+850

ТСП.Pt100

-200…+850

ТСП.Pt1000

-200…+850

TXK(L)

-200…+850

0,1 °С

TXA(K)

-200…+1300

ТПП(S)

-50…+1700

ТПП(R)

-50…+1700

0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В

0…100 %

0,1 %



Преобразователь аналоговых сигналов ПАС–01-E предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства.

Распределенная система контроля ПАС-ДВТ

На основе всего трех...пяти простых и недорогих приборов производства НПК "Рэлсиб" можно построить протяженную разветвленную систему автоматического контроля и регулирования различных технологических параметров. Например, систему контроля и регулирования относительной влажности и температуры воздуха.

• удобный монтаж
• высокая гибкость
• высокая функциональность
• низкая стоимость

Состав системы:

1. Модуль коммутационный МК-1
Служит для построения самой линии связи RS485 с необходимыми ответвлениями, созданием точек подключения приборов, блоков питания и т.д., согласование линии путем включения шунтирующих резисторов необходимого номинала.
2. Блок питания БПГ 12
Необходим для питания линии RS485 и отдельных приборов (особенно приборов, выполняющих функции регулирования).
3. Преобразователь аналоговых сигналов ПАС-01.RS
Прибор предназначен для подключения к линии RS485 любого датчика (сенсора) или другого прибора с аналоговым выходным сигналом.
4. Преобразователь аналоговых сигналов ПАС-01.RS.P
Дополнительно к функциям ПАС-01.RS также содержит симисторно-релейный блок для двухпозиционного регулирования.
5. Измеритель температуры и отн.влажности ИВИТ-М.RS
6. Измеритель температуры и отн.влажности ИВИТ-М.RS.P
Предназначен для контроля и регулирования температуры и отн.влажности по двухпозиционному закону.
7. Программа-конфигуратор ПАС-ДВТ
Служит для конфигурирования приборов в сети, для архивирования и визуализации значений в виде таблиц и графиков, установки параметров регулирования и т.д.
