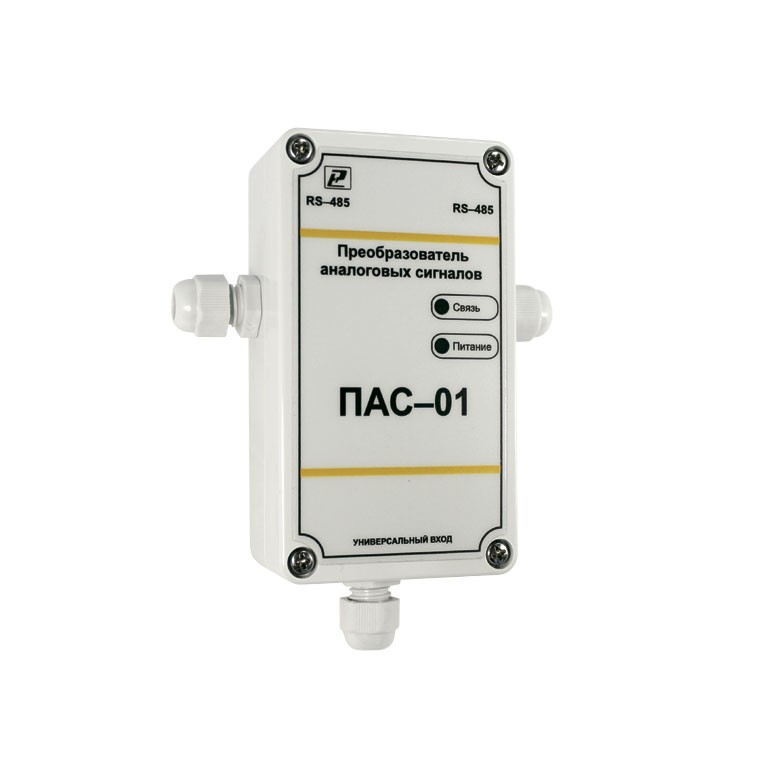

Преобразователь аналоговых сигналов ПАС-01-RS

Розничная цена (базовая компл.) от 5325 руб.

• Цифровая фильтрация измеренных параметров от промышленных импульсных помех
• Коррекция измеренных параметров для устранения погрешности первичного преобразователя
• Формирование аварийного сигнала при обнаружении неисправности первичного преобразователя
• Высокая точность преобразования сигнала
• Гальванически-развязанный выход
• Простой и понятный интерфейс пользователя
• Компактный корпус


Поделиться с друзьями

Преобразователь аналоговых сигналов ПАС–01-RS предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства. Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях с протоколом Modbus.

Прибор представляет собой Modbus–сервер, работающий в режиме RTU, подключаемый к сети АСУ с физическим интерфейсом RS–485. ПАС–01-RS предназначен для преобразования аналогового сигнала с 1 универсального входа, с возможностью подключения:

  • термометров сопротивлений (термопреобразователей сопротивления), термоэлектрических преобразователей, токового шунта в 50 Ом для измерения значения информационных токовых петель (0 …5 мА, 0 …20 мА, 4–20 мА);
  • уровня напряжений (0 …1 В, –50 …+50 мВ).

ПАС-01-RS – имеет герметичный корпус и три гермоввода для подключения прибора в разрыв сети RS485 и для подключения к нему датчика. Прибор может устанавливаться непосредственно около датчика для подключения его к общей сети сбора данных.

Протокол связи, используемый для передачи информации о результатах измерения, Modbus, класс реализации – BASIC.

Дополнительные опции

• Р – работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор).

Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

Основные функции:

  • преобразование сигнала датчика;
  • измерение физических параметров объекта, контролируемых входными первичными преобразователями;
  • цифровая фильтрация измеренных параметров от промышленных импульсных помех;
  • коррекция измеренных параметров для устранения погрешности первичного преобразователя;
  • формирование аварийного сигнала при обнаружении неисправности первичного преобразователя;
  • передача информации о значении измеренной датчиком величины через протокол Мodbus в верхний уровень телемеханики;
  • изменение значений программируемых параметров с помощью программы конфигурирования;
  • изменение значений программируемых параметров с помощью программы конфигурирования и их сохранение в энергонезависимой памяти устройства.

Программное обеспечение

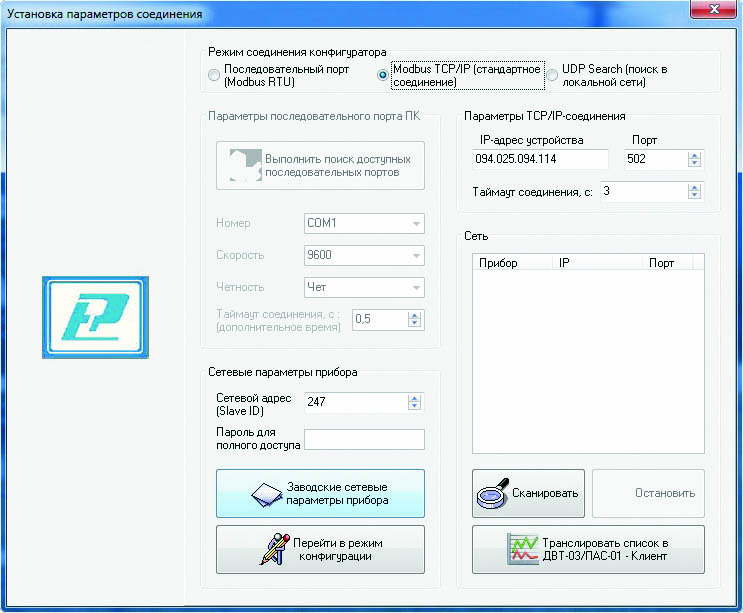

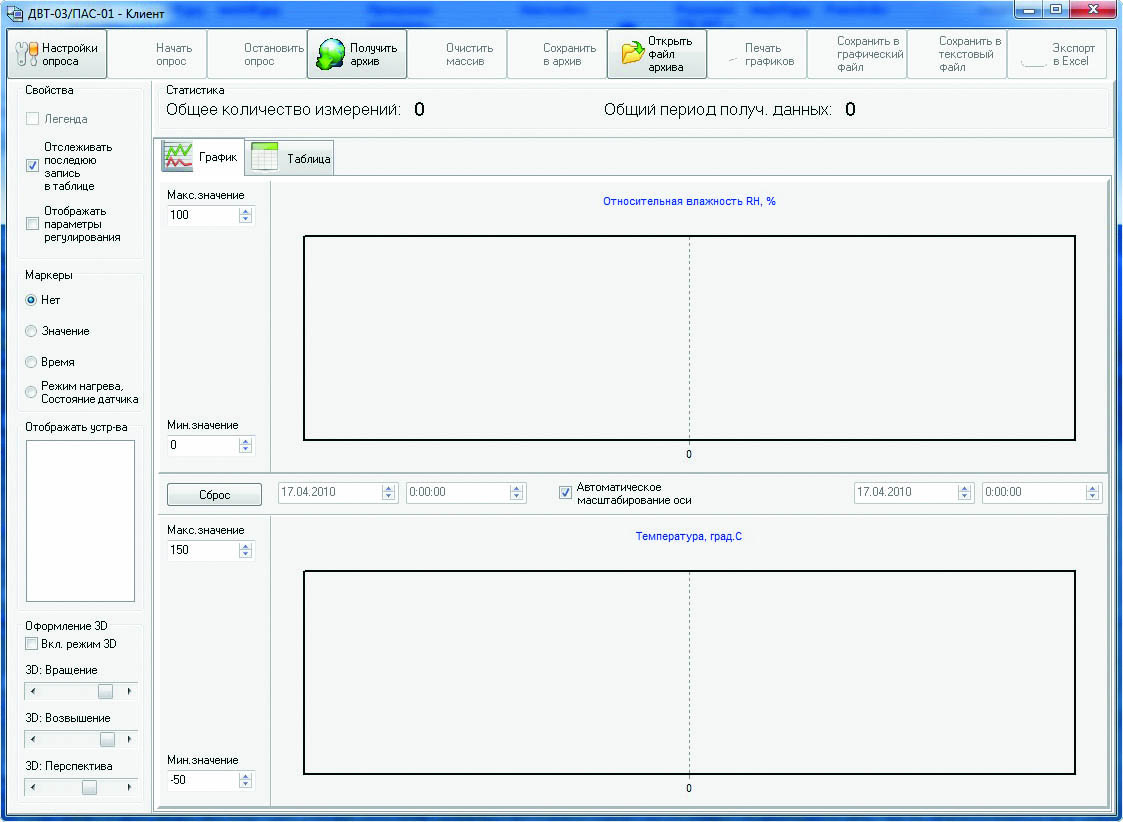

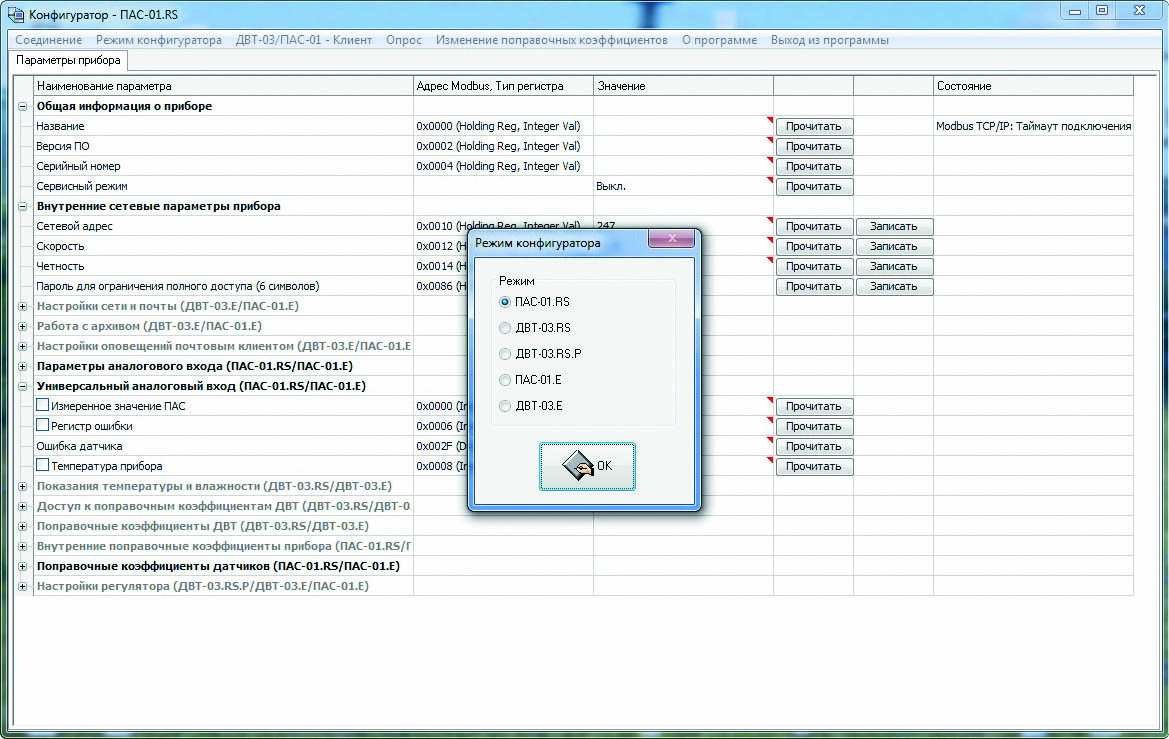

Прибор поставляется совместно с программой-конфигуратором ПАС-ДВТ, которая постоянно совершенствуется и распространяется бесплатно. Программа имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

Программа обеспечивает задание следующих параметров:

• адрес прибора в сети;
• скорость обмена;
• тип подключенного к прибору датчика;
• период опроса датчика;
• параметры цифровой фильтрации;
• нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
• сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
• задание уставок регулирования для приборов, имеющих опцию «Р»;
• включение-выключение контактов реле для приборов, имеющих опцию «Р»;
• задание параметров для работы с FTP-сервером.

Программа конфигурирования и работы с данными ПАС-ДВТ преобразователей аналоговых сигналов ПАС-01-RS ПЕРЕЙТИ


См. также Преобразователь аналоговых сигналов ПАС-01-Е (Ethernet)

Диапазон напряжений питания

9... 30 В

Номинальное напряжение питания

24 В

Количество измерительных каналов

1

Погрешность преобразования:

- для термопреобразователей сопротивления
- для термоэлектрических преобразователей
- для сигналов тока и напряжения

не более ±0,25 %
не более ±0,5°С
не более ±0,25 %

Период опроса датчика

0,3…30,0 сек (задается Пользователем)

Время преобразования аналогового цифрового преобразователя (АЦП)

не более 0,3 сек

Потребляемая мощность

не более 1,0 ВА

Цифровая фильтрация измеряемых параметров:

- постоянная времени
- полоса фильтра

0…10
0…999,9

Средняя наработка на отказ

не менее 30000 ч

Габаритные размеры/степень защиты корпуса

90х55х25 мм/IP44

Масса

не более 0,16 кг

Преобразование сигналов с датчиков, в соответствии с таблицей

Наименование датчика и НСХ

Диапазон измерения, °С

Разрешающая способность

ТСМ.50М

-180…+200

0,1 °С

ТСМ.100М

-180…+200

ТСП.50П

-200…+850

ТСП.100П

-200…+850

ТСП.Pt100

-200…+850

ТСП.Pt1000

-200…+850

TXK(L)

-200…+850

0,1 °С

TXA(K)

-200…+1300

ТПП(S)

-50…+1700

ТПП(R)

-50…+1700

0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В

0…100 %

0,1 %



Распределенная система контроля ПАС-ДВТ

На основе всего трех...пяти простых и недорогих приборов производства НПК "Рэлсиб" можно построить протяженную разветвленную систему автоматического контроля и регулирования различных технологических параметров. Например, систему контроля и регулирования относительной влажности и температуры воздуха.

• удобный монтаж
• высокая гибкость
• высокая функциональность
• низкая стоимость

Состав системы:

1. Модуль коммутационный МК-1
Служит для построения самой линии связи RS485 с необходимыми ответвлениями, созданием точек подключения приборов, блоков питания и т.д., согласование линии путем включения шунтирующих резисторов необходимого номинала.
2. Блок питания БПГ 12
Необходим для питания линии RS485 и отдельных приборов (особенно приборов, выполняющих функции регулирования).
3. Преобразователь аналоговых сигналов ПАС-01.RS
Прибор предназначен для подключения к линии RS485 любого датчика (сенсора) или другого прибора с аналоговым выходным сигналом.
4. Преобразователь аналоговых сигналов ПАС-01.RS.P
Дополнительно к функциям ПАС-01.RS также содержит симисторно-релейный блок для двухпозиционного регулирования.
5. Измеритель температуры и отн.влажности ИВИТ-М.RS
6. Измеритель температуры и отн.влажности ИВИТ-М.RS.P
Предназначен для контроля и регулирования температуры и отн.влажности по двухпозиционному закону.
7. Программа-конфигуратор ПАС-ДВТ
Служит для конфигурирования приборов в сети, для архивирования и визуализации значений в виде таблиц и графиков, установки параметров регулирования и т.д.


Системы автоматизации

Преобразователь аналоговых сигналов ПАС–01-RS предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства.



Дополнительное оборудование*

Цена

Кронштейн КД2-Н для крепления приборов к стене
быстросъёмное соединение
478 руб.
Кронштейн КД1-Н для крепления приборов к стене 427 руб.

*Дополнительное оборудование указывается в поле для заказа вместе с выбранным прибором или самостоятельно (если заказывается только доп.оборудование).





Ваш отзыв о нашей продукции Вы можете оставить на странице ОТЗЫВЫ
/var/www/user3727855/data/www/relsib.com
25.07.2019 12:18
+ 0 -
Татьянаответить
Организация: не указано
нужна ли повереть преобразователь ПАС-01?
25.07.2019 13:50
+ 0 -
Владимирответить
Организация: НПК Рэлсиб
Здравствуйте, преобразователь аналоговых сигналов ПАС-01 не является средством измерения и не внесён в Гос. реестр средств измерений, соответственно он не подлежит поверке.
Тем не менее, перед тем, как приобрести данный прибор, вам нужно проконсультировать со своим Заказчиком, не возникнет ли проблем с признанием действительными данных, полученных при помощи ПАС-01. Пока у наших заказчиков таких проблем не возникало.
06.12.2018 10:02
+ 0 -
Сергей Львович Шашкинответить
Организация: ооо новтехнострой
Интересует ПАС-01-RS-Р. Цена за букву Р (вообще то в прайсе не нашел я такого преобразователя, похоже спрос таков, что делать будете долго, тоже относится и к преобразователю с выходом Ethernet - какой срок поставки). Как реализуется 2-х позиционное регулирование: сигнал на вкл-выкл формируется в самом преобразователе?? А есть ли возможность формирования сигнала управления в Мастер -модуле (например ПИД) и доступен ли в этом случае выход преобразователя ПАС-01-RS-Р для команд от Мастера....(програмно, есть ли такая возможность в программе конфигураторе)....
06.12.2018 16:28
+ 0 -
Владимирответить
Организация: НПК Рэлсиб
Добрый день! Цена за -Р - 553 р. В прайс-лите эта строчка есть. Срок поставки: 2-3 недели.
Регулятор работает полностью в самом приборе. По шине можно только задать новые уставки, посмотреть текущее значение параметра и состояние реле. Формировать сигнал управления в Мастере считаем неправильным, т.к. это может привести к катастрофическим последствиям при проблемах в линии.
23.10.2018 08:39
+ 0 -
Владимирответить
Организация: НПО "Техномаш"
Преобразователь аналоговых сигналов ПАС-01-RS.
1.Имеется ли гальваническая развязка между входными клеммами для термопары и:
-клеммами питания;
-заземления;
-экранами;
-линейными проводами витой пары?
2. Какие характеристики этой развязки, если она есть?
3.Возможно ли корректное измерение неизолированным дополнительно спаем термопары температуры объекта, который находится под напряжением 220В переменного тока 50 Гц относительно заземлённой нейтрали?
26.10.2018 05:34
+ 0 -
Олег Голодниковответить
Организация: НПК Рэлсиб
Добрый день, Владимир.
1. Гальваническая развязка есть у порта RS485 (В том числе экран RS485, и земля RS485)
2. 15kV
3. Неизолированным спаем измерения возможны , но при этом надо помнить что весь прибор будет под напряжением 220В. И источник питания 24В также должен иметь необходимую гальваническую развязку, т.к. питающая обмотка также будет находится под напряжением.
05.06.2018 08:54
+ 0 -
Сергейответить
Организация: БМК Нанолек
Здравствуйте.
Нам необходимо завести на порт Ethernet (Modbus/TCP) сигналы с приборов, имеющих токовый выход 4-20mA. Мы планируем использовать ваши приборы- преобразователь аналоговых сигналов ПАС–01–H5, чтобы создать сеть RS-485 с протоколом Modbus RTU. Вопрос: могли бы вы подсказать решение, как организовать передачу данных с сети RS-485 (протокол Modbus RTU), которую мы организуем при помощи ПАС–01–H5, в порт контроллера по интерфейсу Ethernet (протокол Modbus/TCP). Если вы знаете подходящее для нашего случая устройство, прошу помочь с рекомендацией.
06.06.2018 12:09
+ 0 -
Владимирответить
Организация: НПК Рэлсиб
Данный прибор можно заказать у нас, например:
Конвертер IFD9506 интерфейса Ethernet Modbus TCP в Modbus RS-232/RS-485.
СМ. информацию на нашем втором сайте:
https://kip.su/sistemy-avtomatizatcii/converters/nomenklatura-deltronics/
Вы можете также сразу сделать линию не RS485, а Ethernet с использованием нашего преобразователя ПАС-01.Е: https://relsib.com/product/preobrazovatel-analogovyh-signalov-pas-01-e
