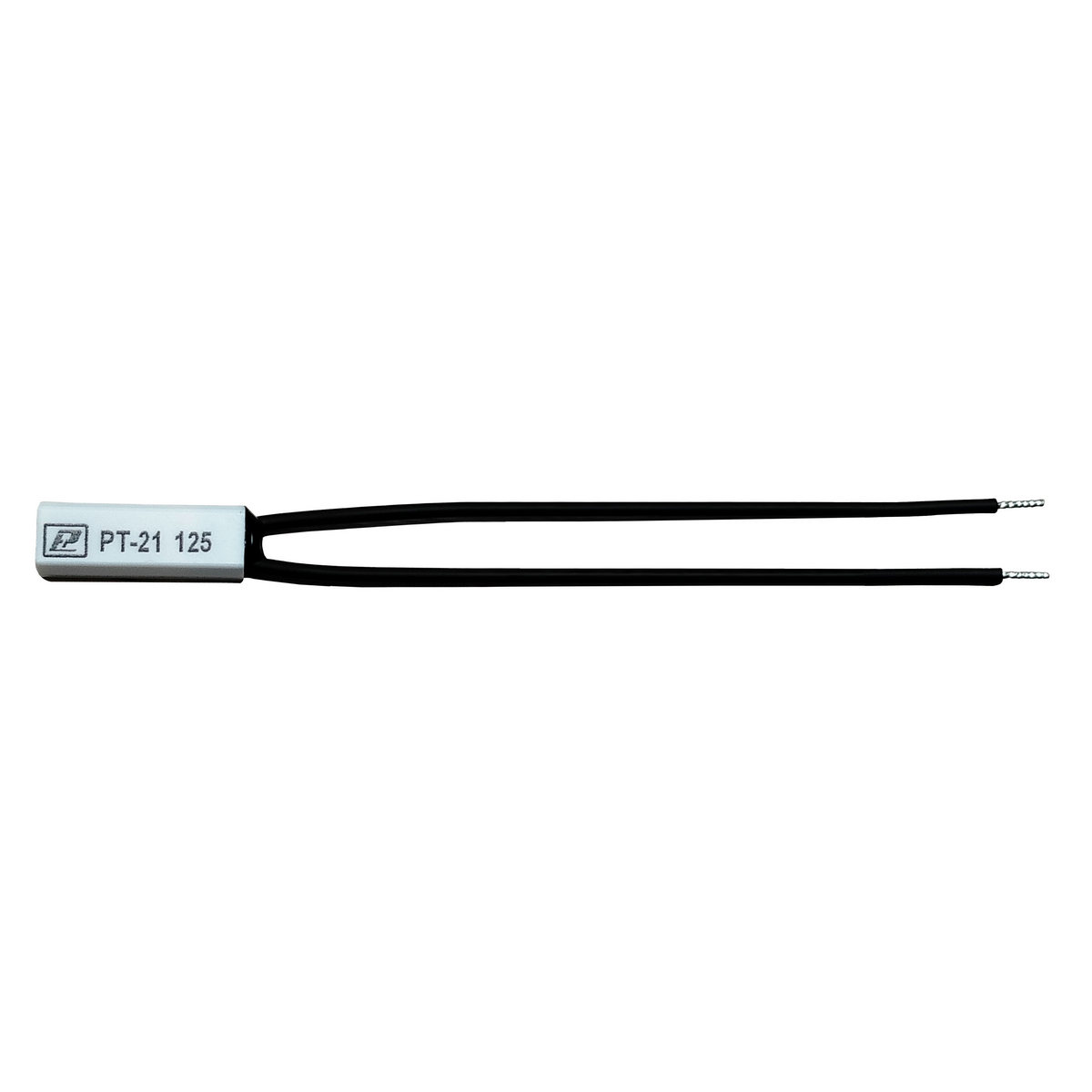

Реле температурное РТ-21
Реле температурное РТ-21
C мгновенным срабатыванием, с нормально замкнутыми контактами, с увеличенным коммутируемым током, изолированный корпус, минимальные размеры
Выберите исполнение
Исполнение контакта термореле
Размыкающий контакт (РК)
-
Температура срабатывания термореле, °С
50
60
70
80
90
100
110
120
-
Сейчас выбрано исполнение:
Наименование:
Номенклатурный номер:
Выберите все нужные параметры,
а затем нажмите "Показать"
а затем нажмите "Показать"
- Низкая инерционность
- Большой коммутируемый ток
- Небольшие размеры
- Широкий диапазон температуры срабатывания
Описание
Характеристики
Документация
Вопрос-ответ
Реле температурное с автоматическим возвратом РТ-21 с нормально замкнутыми контактами предназначено для защиты от превышения температуры выше допустимого значения в процессе эксплуатации изделий бытового и производственно-технического назначения, в том числе трансформаторов, электродвигателей и других электротехнических и электронных изделий.
Реле являются встроенными управляющими устройствами для монтажа на поверхности с автоматическим действием. В зависимости от конструктивного исполнения реле подразделяются по температуре срабатывания (не имеют функцию регулировки по температуре срабатывания).
Реле могут использоваться в сетях с постоянным и переменным током и различными типами нагрузки - активной и смешанной (активной и индуктивной)
Наименование модификации
РТ-21 120
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
120
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Наименование модификации
РТ-21 110
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
110
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Наименование модификации
РТ-21 100
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
100
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Наименование модификации
РТ-21 90
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
90
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Наименование модификации
РТ-21 80
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
80
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Наименование модификации
РТ-21 70
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
70
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Наименование модификации
РТ-21 60
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
60
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Наименование модификации
РТ-21 50
Исполнение контакта термореле
Размыкающий контакт (РК)
Температура срабатывания термореле, °С
50
Погрешность (разброс) по температуре срабатывания
±5°С
Полное сопротивление при замкнутых контактах, не более
15 мОм
Полное сопротивление при разомкнутых контактах, не менее
2,0 МОм
Электрический режим коммутации реле в соответствии с таблицей
| Род тока | Вид нагрузки | Напряжение, В | Ток, не более, А |
|---|---|---|---|
| Постоянный |
Активная (cos φ > 0,95) |
от 3 до 30 | 3 |
|
Активная (максимальная) |
30 | 3 | |
| Переменный |
Активная (cos φ > 0,95) |
от 3 до 250 | 5 |
|
Активная (максимальная) |
250 | 6 | |
|
Смешанная (cos φ > 0,6) |
от 3 до 250 | 3 | |
|
Смешанная (максимальная) |
250 | 4 |
