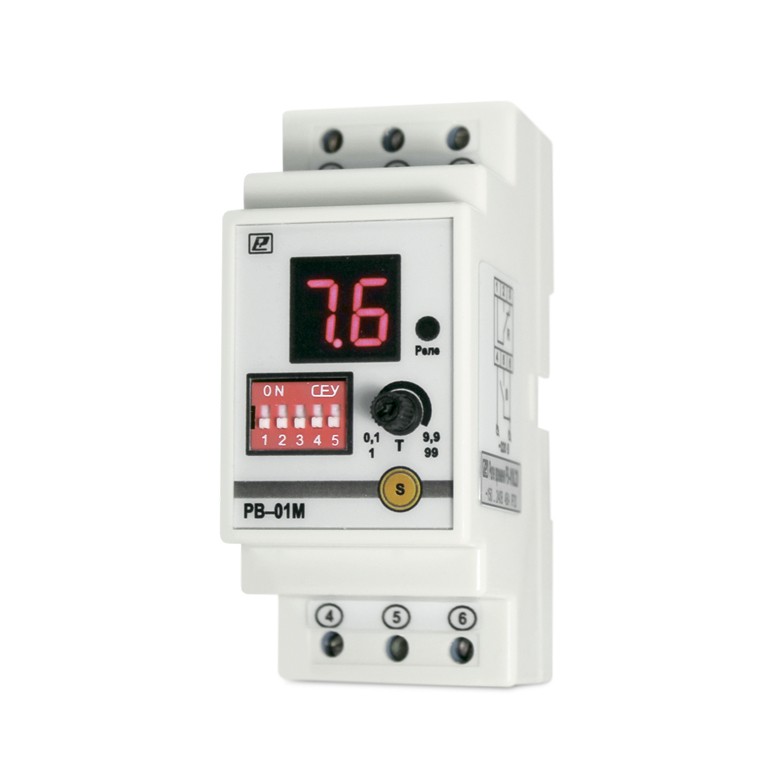

Реле времени программируемое РВ-01М

Цена с НДС от 2349 руб.

• Заменяет, практически, все выпускаемые в настоящее время одноканальные реле времени: ВЛ–54; ВЛ–55; ВЛ–63; ВЛ–64; ВЛ–66; ВЛ–67; ВЛ–68; ВЛ–69; ВЛ–75; ВЛ–76; ВЛ–77; ВЛ–78; РСВ–15–5; РСВ–75
• Двухразрядный светодиодный индикатор
• 8 встроенных функций
• Диапазон задания выдержки времени реле: от 0,1 сек. до 99 ч.
• Задание уставки потенциометром с контролем значения на цифровом индикаторе
• Питание 150...240 В переменного тока  или 9...30 В постоянного тока
• Расширенный диапазон температуры эксплуатации -25...+50°С

НовосибирскRU
Нравится прибор? Расскажи

Многофункциональное реле времени РВ-01М представляет собой программируемое электронное устройство и предназначено для коммутации электрических цепей через контакты выходного реле, после отработки предварительно установленной выдержки времени, по заданному алгоритму работы, с индикацией обратного отсчета заданного времени.

Многофункциональность, широкий диапазон напряжения питания и выбор выдержки времени от 0,1 сек до 99 ч позволяют потребителям значительно сократить номенклатуру используемых реле.

Исполнения реле времени РВ-01М

1. РВ-01М.220 – напряжение питания 85...250 В переменного тока
2. РВ-01М.24 – напряжение питания 9...30 В постоянного тока

 Алгоритмы работы программируемого реле времени РВ-01М

  1. Задержка на включение при постоянно поданном напряжении питания.
  2. Старт-Стоп. Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта. Повторное замыкание управляющего контакта прерывает отсчет выдержки времени, если происходит до истечения установленной выдержки.
  3. Симметричная задержка на включение и выключение.
  4. Формирователь импульсов. При замыкании управляющего контакта, выходное реле активируется, и начинается отсчет выдержки времени на выключение. Размыкание управляющего контакта до истечения установленной выдержки прерывает отсчет и отключает выходное реле.
  5. Задержка на выключение при постоянно поданном напряжении питания.
  6. Старт-Пауза. Включение и задержка на выключение выходного реле происходит при замыкании управляющего контакта. Повторное замыкание управляющего контакта останавливает (запоминает) отсчет выдержки времени, если происходит до истечения установленной выдержки. Последующее замыкание управляющего контакта продолжает отсчет выдержки времени.
  7. Генератор симметричных импульсов, начиная с паузы, при постоянно поданном напряжении питания.

Статьи по теме:

Тот, кто занимается автоматизацией, в частности, изготовлением шкафов управления, знает, насколько это хлопотно и неудобно, заказывать под каждую конкретную задачу определенный тип реле времени. Теперь достаточно установить одно реле времени РВ-01.

См.  также Реле времени суточное (таймер)

Функции:

- наличие кнопки ручного запуска

-  наличие индикации включения реле

Диапазон напряжения питания

РВ-01М.220: 85…250 В перемен.тока

РВ-01М.24: 9...30 В постоянного тока

Пределы допускаемой погрешности отсчета выдержки времени

не более ±0,2%

Температурный дрейф

не более 0,01%/°С

Количество задаваемых выдержек времени

1

Номинальный ток нагрузки, коммутируемый реле времени, при активной нагрузке:

- при напряжении переменного тока 220 В не более:
16 А при cosφ = 1;
8 А при cosφ = 0,4;
- при напряжении постоянного тока 24 В не более 10 А

Минимальный ток нагрузки

10 мА при напряжении 5 В

Программируемый диапазон задания выдержки времени

0,1 сек ÷ 9,9 сек с шагом 0,1 сек

1 сек ÷ 99 сек с шагом 1 сек

1 мин ÷ 99 мин с шагом 1 мин

 1 ч ÷ 99 ч с шагом 1 ч

Габаритные размеры корпуса

37х93х59 мм

Масса

не более 0,25 кг

Электронное реле времени РВ-01М может использоваться в качестве формирователя периодической последовательности импульсов или устройства задержки при управлении технологическими процессами.
Многофункциональное реле предназначено, в первую очередь, для комплектования различных шкафов управления и автоматизации и призвано значительно упростить работу снабженцев и "автоматчиков".

07.02.2017 06:37
+ 0 -
Олегответить
Организация: не указано
Мне нужно реле, которое, например, будет включать потребитель (насос для воды) ночью на часок, потом выключится на пару часов. И так несколько раз. А под утро совсем выключится. И так каждые сутки. Какое реле так может?
07.02.2017 07:22
+ 0 -
Игорьответить
Организация: НПК Рэлсиб
вашем случае нужно применять два прибора, реле которых включены последовательно: ТРВ-02 (http://relsib.com/product/tajmer-realnogo-vremeni-trv-02) и РВ-01М. При этом ТРВ-02 будет задавать временной промежуток в течение суток, когда будет работать насос, а РВ-01М будет периодически включать и выключать насос внутри этого временного промежутка.
