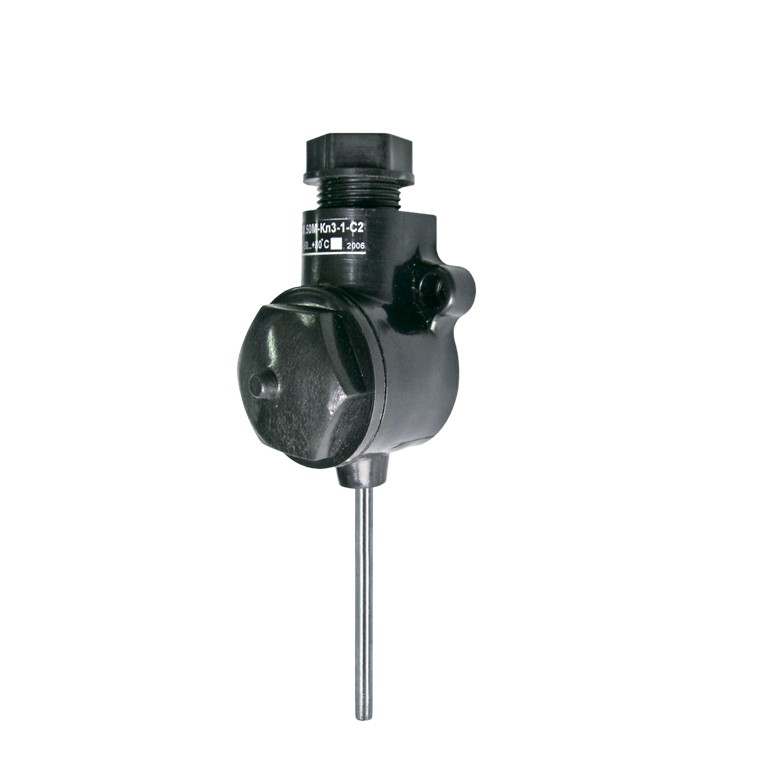

Термопреобразователь сопротивления ТСМr (ТСПr)-Кл3-1
контроль температуры воздуха внутри и снаружи
Выберите исполнение
НСХ
50М
100М
Pt100
Pt1000
50П
100П
-
Класс допуска
B
C
-
Схема соединений
2-х проводная
-
Диаметр монтажной части D, мм
6
-
Длина монтажной части, мм
80
-
Кол-во чувствительных элементов
1
-
Сейчас выбрано исполнение:
Наименование:
Номенклатурный номер:
Выберите все нужные параметры,
а затем нажмите "Показать"
а затем нажмите "Показать"
- контроль температуры воздуха
- высокая точность

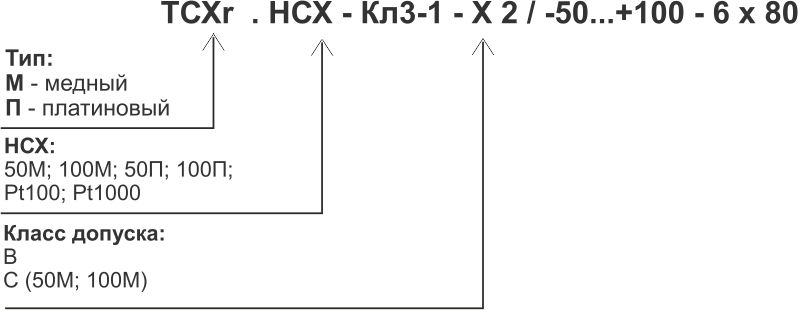

Схема обозначений
Описание
Характеристики
Документация
Вопрос-ответ
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл3-1 предназначены для контроля температуры воздуха и неагрессивных газов. Датчик предназначен для внутренней или наружной установки, также применяется в системах отопления и кондиционирования (HVAC). ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Комплектность поставки
- термопреобразователь сопротивления ТСХr-Кл3-1 - 1 шт;
- паспорт - 1 шт

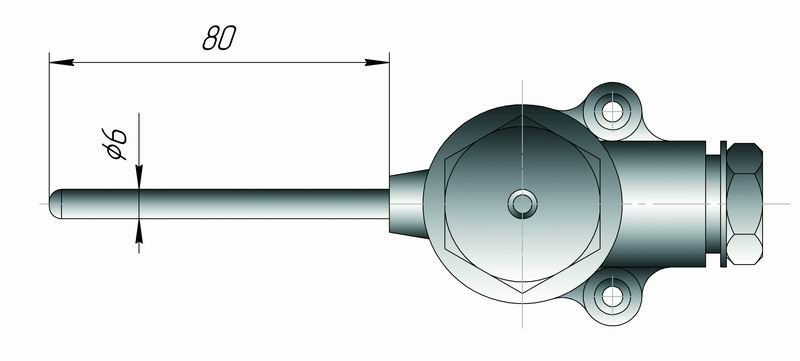

Внешний вид
Номенклатурный номер
R22231213161700-N
Наименование модификации
ТСМr.100М-Кл3-1-C2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
60
Материал чувствительного элемента
Медь (М)
НСХ
100М
Класс допуска
C
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22231113161700-N
Наименование модификации
ТСМr.50M-Кл3-1-C2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
60
Материал чувствительного элемента
Медь (М)
НСХ
50М
Класс допуска
C
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22231612161700-N
Наименование модификации
ТСПr.100П-Кл3-1-B2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
40
Материал чувствительного элемента
Платина (П)
НСХ
100П
Класс допуска
B
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22231512161700-N
Наименование модификации
ТСПr.50П-Кл3-1-B2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
40
Материал чувствительного элемента
Платина (П)
НСХ
50П
Класс допуска
B
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22231412161700-N
Наименование модификации
ТСПr.Pt1000-Кл3-1-B2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
40
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Класс допуска
B
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22231312161700-N
Наименование модификации
ТСПr.Pt100-Кл3-1-B2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
40
Материал чувствительного элемента
Платина (П)
НСХ
Pt100
Класс допуска
B
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22231212161700-N
Наименование модификации
ТСМr.100М-Кл3-1-B2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
60
Материал чувствительного элемента
Медь (М)
НСХ
100М
Класс допуска
B
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22231112161700-N
Наименование модификации
ТСМr.50M-Кл3-1-B2/-50...+100°С-6х80
Диапазон измерения температуры, °С
-50...+100
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
60
Материал чувствительного элемента
Медь (М)
НСХ
50М
Класс допуска
B
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
6
Длина монтажной части, мм
80
Минимальная глубина погружения, мм
40
Кол-во чувствительных элементов
1
Материал защитной арматуры
12Х18Н10Т
Степень защиты корпуса
IP54
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
