Термопары (преобразователи термоэлектрические) ТП.ХК (ТП.ХА)-К4/К4.1

Розничная цена (базовая компл.) от 535 руб.

• контроль температуры жидких и сыпучих сред
• диапазон измерения температуры: -50...+180°С
•
резьба M8х1; M12х1,5; М16х1,5


Поделиться с друзьями

Преобразователи термоэлектрические c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К4 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д

Преобразователи термоэлектрические в конструктивном исполнении К4.1 применяется также для контроля температуры поверхности вращающихся объектов.

В термоэлектрических преобразователях ТП.ХК(L)-К4/К4.1 и ТП.ХА(К)-К4/К4.1 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600°С для XK(L) и 800°С для XA(K).

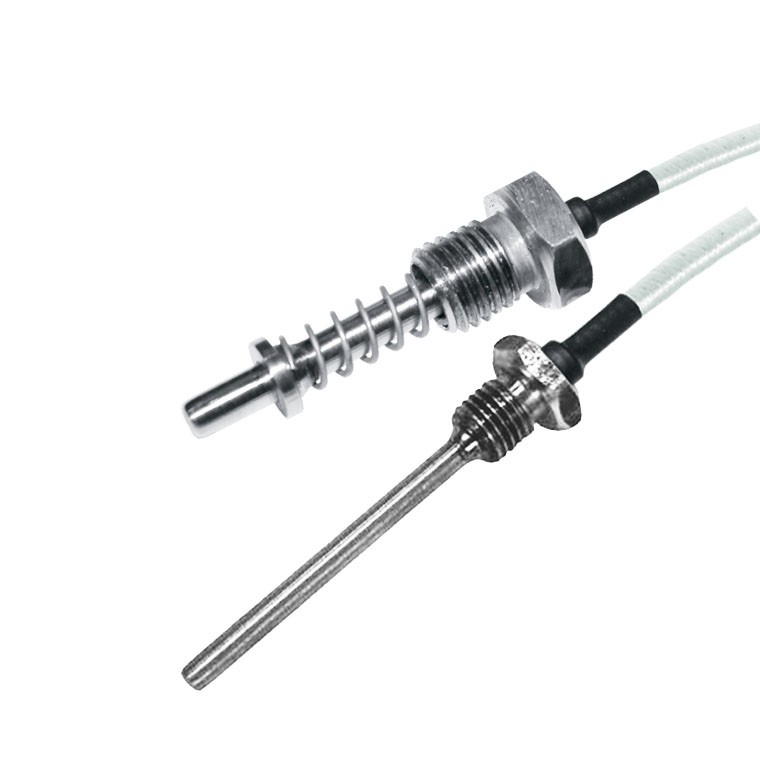

Внешний вид

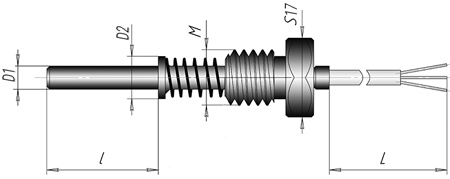

Термоэлектрический преобразователь кабельный ХА (ХК)-К4      Термоэлектрический преобразователь кабельный ХА (ХК)-К4.1
К4 К4.1

 Перечень стандартных размеров

Номер исполнения Диаметр электродов, d, мм Диаметр монтажной части, D1, мм Диаметр D2, мм Диаметр резьбы, М Длина монтажной части, l, мм Длина присоединительного кабеля, L, м
К4 0,3; 0,5; 0,7; 1,2 4,0 - 8х1 20,0; 30,0; 60,0; 80,0; 100,0;120,0; 160,0; 200,0; 250,0; 320,0  0,2; 0,5; 1,0; 2,0; 4,0; 6,0
5,0 12х1,5
6,0 16х1,5
К4.1 0,3; 0,5; 0,7; 1,2 5,0 9,0 М12х1,5
6,0 11,0 М16х1,5
 НСХ  ХК (L); ХА (К)
 Рабочий спай изолированный неизолированный
 Класс допуска  2
 Диапазон измерения температуры, °С
● ТП.ХК (L)
● ТП. ХА (К)

–40 …+350
–40 …+350

–40 …+600
–40 …+800
 Показатель тепловой инерции, с D = 4 мм: 7
D = 5 мм: 8
D = 6 мм: 10
D = 4 мм: 4
D = 5 мм: 5
D = 6 мм: 6
 Материал защитной арматуры  ст.12Х18Н10Т
 Тип кабеля КТL(K) 011 2х0,5


Бобышка Б1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Бобышка Б2
Для присоединения к воздуховодам. Сталь 3 (10), Сталь 12Х18Н10Т. Резьба: М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз1
Для присоединения к трубам, емкостям и т.д. Сталь 3 (10), Сталь 12Х18Н10Т. М8х1, М12х1,5, М16х1,5, М20х1,5
Гильза защитная Гз2
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М16х2
Гильза защитная Гз3
Для присоединения к трубам, емкостям и т.д. с внутренней резьбой. Сталь 3 (10), Сталь 12Х18Н10Т. М10х1,5
