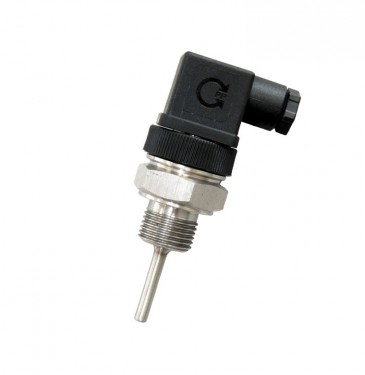

Термопреобразователь сопротивления Кл4D

Уточнить возможность изготовления

/ шт

Заказать

Заказать

СРАВНИТЬ

В СРАВНЕНИИ

-50…+150°С; 50М/100М/Pt100/ Pt1000; для жидких, паро-газообразных сред, сыпучих материалов

/ шт

Уточнить возможность изготовления

Посмотреть все
исполнения в наличии

Заказать

контроль температуры жидких, паро–газообразных сред, сыпучих материалов,
диапазон измерения температуры: -50...+150 °С,

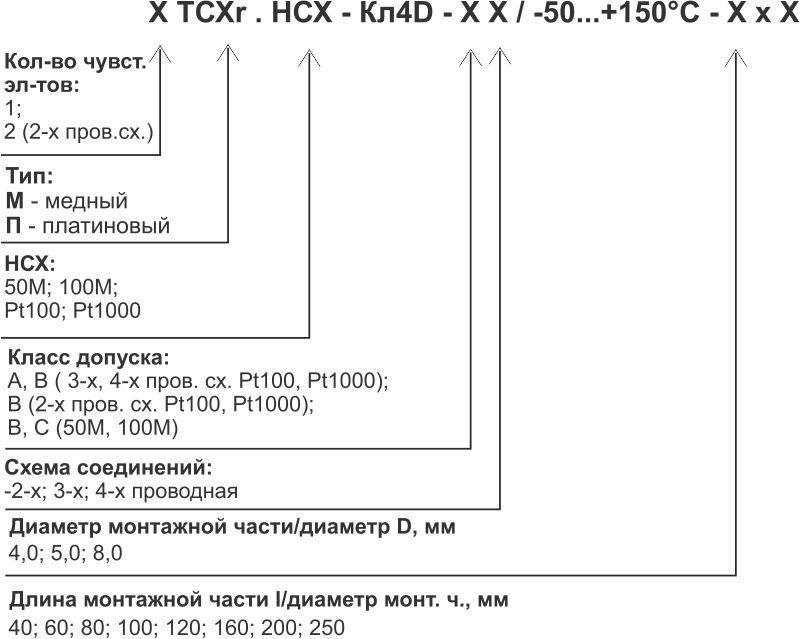

Схема обозначений

Описание

Характеристики

Документация

Вопрос-ответ

Термопреобразователи сопротивления Кл4D c чувствительным элементом из платины ТСПr и меди ТСМr с разъемным подключением DIN43650 предназначены для контроля температуры жидких, паро–газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Используется для замены импортных датчиков.

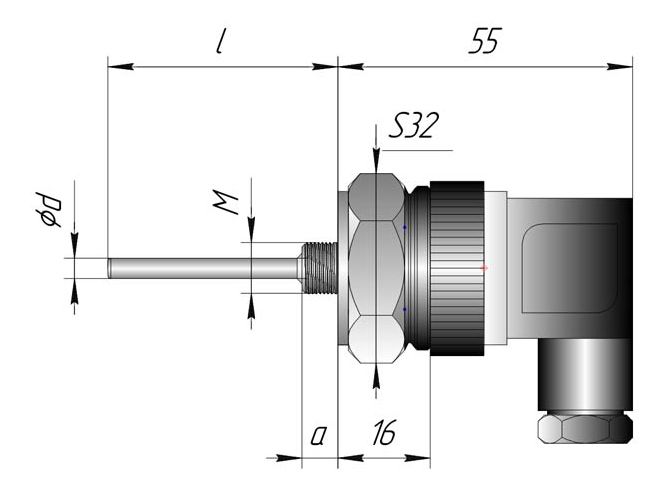

Внешний вид

Термопреобразователь сопротивления ТСП, ТСМ - DIN с разъемным подключением

Перечень стандартных размеров

Диаметр монтажной части, d, мм	4,0	5,0	8,0
Длина монтажной части, l, мм	40,0	60,0; 80,0; 100,0	120,0; 160,0; 200,0; 250,0
Резьба, M, мм	10х1	12х1,5	20х1,5

НСХ	50М, 100М, Pt100, Pt1000
Класс допуска	А, В (3-х, 4-х пров. сх. Pt100, Pt1000); В (2-х пров. сх. Pt100, Pt1000); В, С (50М, 100М)
Кол-во чувствительных элементов	1, 2 (для 2-х проводной схемы)
Диапазон измеряемой температуры, °С	-50…+150
Время термической реакции, с, не более (при скорости потока 3 м/с в воздухепроцент полного изменения показаний 63,2%)	20
Максимальный измерительный ток, мА для 50М, 100М: для Pt100, Pt1000:	0,5; 0,2
Схема соединений	2-х; 3-х; 4-х проводная
Степень защиты	IP54
Материал защитной арматуры	ст.12Х18Н10Т
