Термопреобразователь сопротивления ТСМr (ТСПr) K10 (К10)
Термопреобразователь сопротивления ТСМr (ТСПr) -K10 (К10)
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа

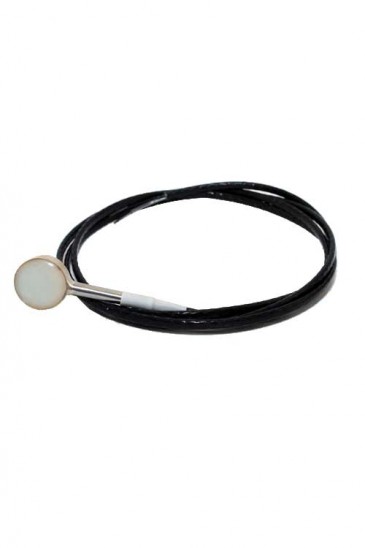

Термопреобразователь сопротивления ТСМr (ТСПr) -K10 (К10)
Исполнение с постоянным магнитом NdFeВ для крепления его на стальной контролируемой поверхности. Предназначены для контроля температуры на поверхности металлических емкостей, труб большого диаметра, баков, котлов, пресс–форм, плит и т.д.
Выберите исполнение
НСХ
50М
Pt100
Pt1000
-
Схема соединений
2-х проводная
3-х проводная
-
Диаметр монтажной части D, мм
16
-
Длина кабеля, м
0,2
1
2
4
6
-
Кол-во чувствительных элементов
1
-
Сейчас выбрано исполнение:
Наименование:
Номенклатурный номер:
Выберите все нужные параметры,
а затем нажмите "Показать"
а затем нажмите "Показать"
2 386 ₽
/
шт
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
Доступен для заказа
- удобное крепление на любой стальной поверхности за счет встроенного сильного постоянного магнита
- высокая герметичность корпуса

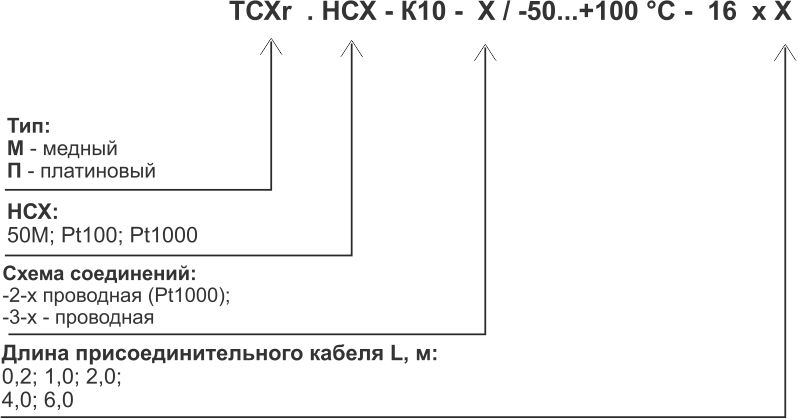

Схема обозначений
Описание
Характеристики
Документация
Вопрос-ответ
Датчик температуры с чувствительным элементом из платины ТСПr или меди ТСМr конструктивного исполнения К10 предназначен для контроля температуры на поверхности металлических емкостей, труб большого диаметра, баков, котлов, пресс–форм, плит и т.д.
Датчик снабжен постоянным магнитом NdFeВ для крепления его на стальной контролируемой поверхности. Термопреобразователи соответствуют ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Комплектность поставки
- термопреобразователь сопротивления ТСПr/ТСМr–К10 - 1 шт
- паспорт - 1 шт

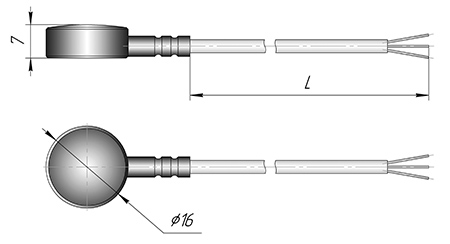

Внешний вид
Перечень стандартных размеров
| Размер корпуса, мм | 16Х7 |
| Высота монтажной части, мм | 7 |
| Длина кабеля, L, м |
0,2; 1,0; 2,0; 4,0; 6,0 |
Номенклатурный номер
R22180510210007-N
Наименование модификации
ТСПr.Pt1000-К10-3/-50…+100°С-16х6
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
6
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510210006-N
Наименование модификации
ТСПr.Pt1000-К10-3/-50…+100°С-16х4
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
4
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510210005-N
Наименование модификации
ТСПr.Pt1000-К10-3/-50…+100°С-16х2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510210004-N
Наименование модификации
ТСПr.Pt1000-К10-3/-50…+100°С-16х1
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
1
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510210002-N
Наименование модификации
ТСПr.Pt1000-К10-3/-50…+100°С-16х0,2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
0,2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510110007-N
Наименование модификации
ТСПr.Pt1000-К10-2/-50…+100°С-16х6
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
6
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510110006-N
Наименование модификации
ТСПr.Pt1000-К10-2/-50…+100°С-16х4
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
4
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510110005-N
Наименование модификации
ТСПr.Pt1000-К10-2/-50…+100°С-16х2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510110004-N
Наименование модификации
ТСПr.Pt1000-К10-2/-50…+100°С-16х1
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
1
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180510110002-N
Наименование модификации
ТСПr.Pt1000-К10-2/-50…+100°С-16х0,2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt1000
Схема соединений
2-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
0,2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180310210007-N
Наименование модификации
ТСПr.Pt100-К10-3/-50…+100°С-16х6
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt100
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
6
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180310210006-N
Наименование модификации
ТСПr.Pt100-К10-3/-50…+100°С-16х4
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt100
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
4
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180310210005-N
Наименование модификации
ТСПr.Pt100-К10-3/-50…+100°С-16х2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt100
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180310210004-N
Наименование модификации
ТСПr.Pt100-К10-3/-50…+100°С-16х1
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt100
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
1
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180310210002-N
Наименование модификации
ТСПr.Pt100-К10-3/-50…+100°С-16х0,2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.2
Время термической реакции, с
12
Материал чувствительного элемента
Платина (П)
НСХ
Pt100
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
0,2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180110210007-N
Наименование модификации
ТСМr.50M-К10-3/-50…+100°С-16х6
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
12
Материал чувствительного элемента
Медь (М)
НСХ
50М
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
6
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180110210006-N
Наименование модификации
ТСМr.50M-К10-3/-50…+100°С-16х4
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
12
Материал чувствительного элемента
Медь (М)
НСХ
50М
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
4
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180110210005-N
Наименование модификации
ТСМr.50M-К10-3/-50…+100°С-16х2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
12
Материал чувствительного элемента
Медь (М)
НСХ
50М
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180110210004-N
Наименование модификации
ТСМr.50M-К10-3/-50…+100°С-16х1
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
12
Материал чувствительного элемента
Медь (М)
НСХ
50М
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
1
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
Номенклатурный номер
R22180110210002-N
Наименование модификации
ТСМr.50M-К10-3/-50…+100°С-16х0,2
Диапазон измерения температуры, °С
-50…+100
Пределы допускаемой абсолютной погрешности измерений температуры
±(2,0+0,01∙|t|)
Максимальный измерительный ток, мА
0.5
Время термической реакции, с
12
Материал чувствительного элемента
Медь (М)
НСХ
50М
Схема соединений
3-х проводная
Диаметр монтажной части D, мм
16
Длина кабеля, м
0,2
Кол-во чувствительных элементов
1
Материал защитной оболочки кабеля
Силиконовая резина
Материал защитной арматуры
12Х18Н10Т
Средний срок службы, не менее, лет
10
Средняя наработка на отказ, не менее, ч
42144
