Термопреобразователь сопротивления ТСМr (ТСПr)-К1И

Розничная цена (базовая компл.) от 1057 руб.

• контроль температуры продукта при варке, копчении,
• диапазон измерения температуры: -50…+180°С,
надежный, механически прочный высокотемпературный кабель,

• ручка из силиконовой резины

Термопреобразователи сопротивления внесены в Госреестр средств измерений РФ


Поделиться с друзьями

Игольчатые термопреобразователи сопротивления типа К1И (импортзамещающие) выполнены по технологии, обеспечивающей их более высокую надежность при работе в условиях высокой температуры и влажности. Датчик предназначен для контроля температуры внутри продукта при варении и копчении.

Термопреобразователь сопротивления К1И имеет очень прочный, эластичный кабель состоящий из трёх медных многопроволочных жил с изоляцией из фторопласта, экрана из медной лужёной проволоки мелкого плетения и оболочки из силиконовой резины толщиной 1 мм. Кабель был специально разработан и изготовлен для производства данного датчика и не уступает импортным аналогам по своим электрическим и механическим параметрам. Наличие экрана и толстой оболочки из плотной силиконовой резины обеспечивают повышенную механическую прочность и эластичность кабеля.
Ручка датчика изготовлена путём высокотемпературного прессования кремнийорганическим компаундом с предварительной обработкой металлического корпуса и выхода кабеля адгезионным подслоем.

Защита от проникновения во внутреннюю полость термопреобразователя влаги:

- засыпка на вибростенде внутренней полости мелкодисперсным порошком окиси алюминия;
- завальцовка кабеля;
- покрытие ручки, в том числе места выхода кабеля, кремнийорганическим компаундом.

Благодаря данной конструкции удалось значительно повысить ресурс работы колбасного датчика К1И в жёстких условиях эксплуатации с температурой до 100°С и влажностью до 100% с конденсацией влаги.

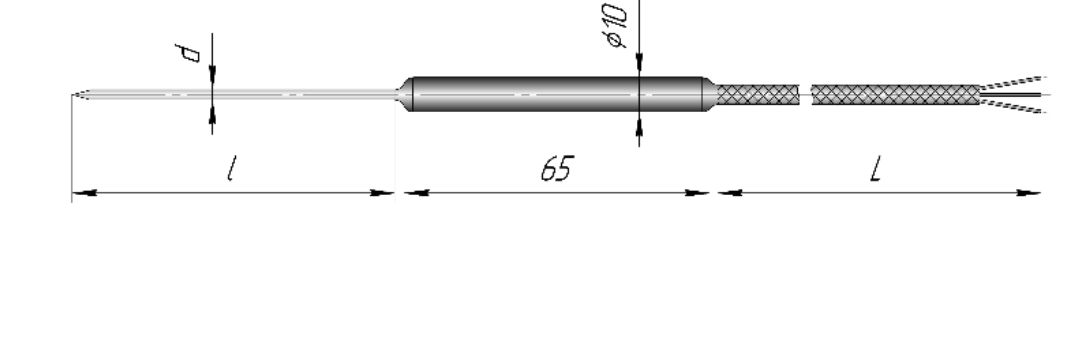

Внешний вид

Перечень стандартных размеров и характеристик

 Диаметр монтажной части, d, мм  2,0 4,0
 НСХ 50М, Pt100 Pt1000 50М, 100М, Pt100, Pt1000, 50П, 100П
 Длина монтажной части, l, мм  100
120
Минимальная глубина погружения, l1, мм 50,0
 Длина кабеля, L, м

 2,0; 4,0; 6,0

 Класс допуска  B; C
 Диапазон измеряемой температуры, °С  -50…+180
 Время термической реакции, с  d = 2 мм: 3,0
 d = 4 мм: 7,0
 Номинальный ток, мА  d = 2 мм: 0,2
 d = 4 мм: 0,5
 Схема соединений  3-х проводная
 Время термической реакции, с  d = 2 мм: 3
 d = 4 мм: 7
 Степень защиты корпуса IP54
 Материал защитной арматуры ст.12Х18Н10Т
 Тип кабеля  силиконовый кабель RFS, RFSM


Контроль температуры сыпучих и пластичных сред при горячей или холодной обработке или хранении:
• контроль температуры при хранении зерна,
• контроль температуры при изготовлении и хранении мороженого,
• контроль температуры внутри батона колбасы при копчении или варке,
• контроль температуры при изготовлении хлебобулочных изделий.





Ваш отзыв о нашей продукции Вы можете оставить на странице ОТЗЫВЫ
13.11.2019 08:32
+ 0 -
Игорьответить
Организация: не указано
Нужен для варки и копчения мясных изделий Термопреобразователь сопротивления ТСМr (ТСПr)-К1И и к нему терморегулятор с коммутируемой мощностью 3-5 квт
13.11.2019 09:46
+ 0 -
Владимирответить
Организация: НПК Рэлсиб
Для решения данной задачи Вам подойдет датчик ТСМ.50М-К1И-В3/-50...+150°С-4-120-2,0 и терморегулятор РАТАР-02М.ТС. Также потребуется контактор соответствующей мощности, который можно приобрести в любом магазине электротоваров.
07.02.2017 06:35
+ 0 -
Андрейответить
Организация: не указано
http://pdb.turck.de/ru/DE/product/00000006000344320004003a - вот такие датчики мы (PT100) применяем у себя в пищевке. Коннектор М12 позволяет менять датчики очень быстро при их неисправности, и он герметичен и это стандарт. Для установки непосредственно в трубу применяются соответствующие компрессионные фитинги. Для применения вашей продукции нам придется делать герметичное новое соединение, с соответсвующими проблемами при возможной замене в будущем, и переваривать фитинги, проще купить немецкие.
07.02.2017 07:19
+ 0 -
Игорьответить
Организация: НПК Рэлсиб
Вы ссылаетесь на температурный датчик с токовым выходным сигналом, который подключается к внешней цепи через круглый герметичный разъём с присоединительной резьбой М12.
У нас в каталоге есть датчики с выходом 4...20 мА с подключением через разъём DIN43650 (http://relsib.com/product/datchiki-temperatury-zhidkosti-i-sypuchih-sred-tpp-420-din-tha-420-din). Таким образом наши датчики также легко менять. Присоединительные размеры мы можем сделать любые. Изготавливать датчики на замену импортным - это наша обычная работа. При этом главный плюс для Заказчика конечно же цена. При периодических плановых заказах мы делаем датчики заблаговременно, так что срок поставки уменьшается до нескольких дней.
