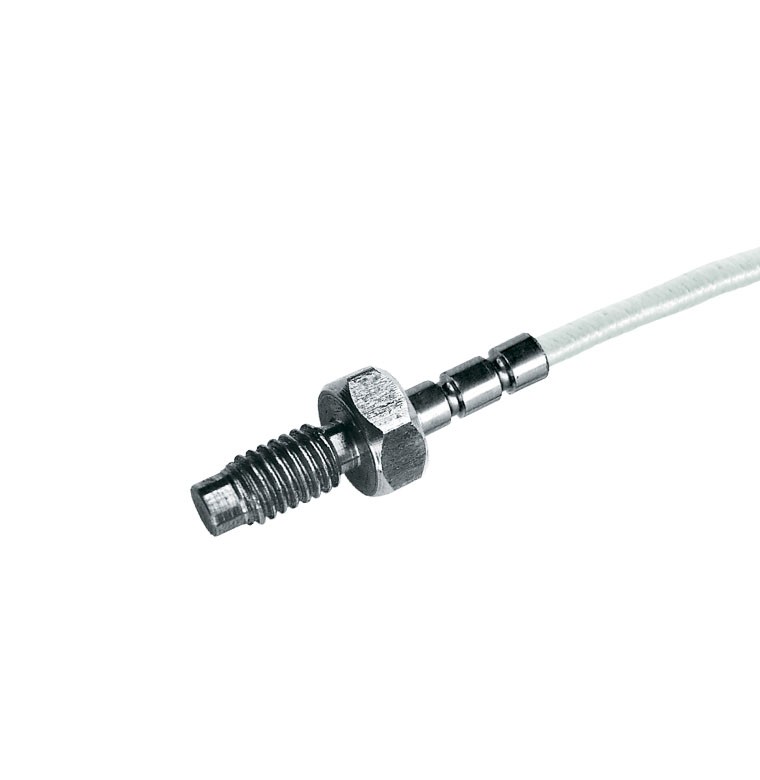

Термопара (преобразователь термоэлектрический) ТП.ХК (ТП.ХА)-К3

Уточнить возможность изготовления

/ шт

Заказать

Заказать

СРАВНИТЬ

В СРАВНЕНИИ

ТП.ХК (-40,0…+600,0), ТП.ХА (-40,0…+800,0); контроль температуры прессформ, подшипников

/ шт

Уточнить возможность изготовления

Посмотреть все
исполнения в наличии

Заказать

• стандартная резьба М6
• небольшой размер корпуса

Схема обозначений

Описание

Характеристики

Документация

Применение

Вопрос-ответ

Малогабаритные термопреобразователи термопары (преобразователи термоэлектрические) c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К3 предназначены, например, для контроля температуры подшипников, использования в системах поддержания температуры прессформ и др. технологического оборудования.

В термопарах ТП.ХК(L)-К3 и ТП.ХА(К)-К31 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600°С для XK(L) и 800°С для XA(K).

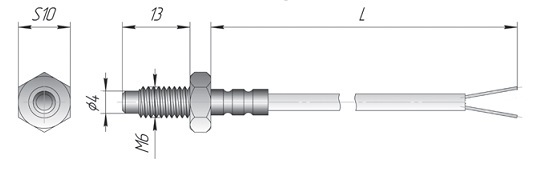

Внешний вид

Перечень стандартных размеров

Диаметр монтажной части, D, мм	4,0
Диаметр электродов, d, мм	0,3; 0,5; 0,7
Длина монтажной части, l, мм	13,0
Длина кабеля, L, м	0,5; 1,0; 2,0; 4,0; 6,0

НСХ	ХК (L); ХА (К)
Рабочий спай	изолированный	неизолированный
Класс допуска	2
Диапазон измерения температуры, °С ● ТП.ХК (L) ● ТП. ХА (К)	–40 …+350 –40 …+350	–40 …+600 –40 …+800
Показатель тепловой инерции, с	7	4
Материал защитной арматуры	ст.12Х18Н10Т
Тип кабеля	КТL(K) 011 2х0,5

Руководство по эксплуатации

Малогабаритные термопреобразователи типа К3 предназначены, например, для использования в системах поддержания температуры прессформ и др. технологического оборудования.
