• Очень простое управление при помощи 2-х потенциометров
• Дополнительный вход для подключения э/к манометра или датчика уровня
• Дополнительное аварийное реле
Терморегулятор Ратар-02-1 предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического назначения и применяется в качестве блока управления для отопительных котлов, водонагревателей, тепловентиляторов, электрических термокамер и других систем.
Терморегулятор предназначен для работы с термопреобразователем с полупроводниковым чувствительным элементом TС1047 фирмы "Microchip". Прибор выпускается в щитовом корпусе Щ1.
Терморегулятор Ратар-02-1 может работать по одному из четырех типов логики выходного устройства: прямой, обратный, U–образный или П–образный гистерезис. Терморегулятор работает с термопреобразователем типа п/п с полупроводниковым чувствительным элементом. Прибор имеет максимально упрощенный интерфейс пользователя. Задавать уставки можно как при помощи кнопок, так и при помощи потенциометров. При изменении положения потенциометра индикатор терморегулятора автоматически переключается с режима индикации текущего значения на индикацию значения соответствующей потенциометру уставки. Прибор имеет аварийное реле, работу которого можно включать или отключать при настройке.
• температуре выше 95⁰С,

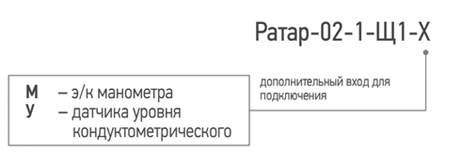

• давлении ниже нормы (для Ратар-02-1-Щ1-М), уровне теплоносителя ниже нормы (для Ратар-02-1-Щ1-У).
Для работы Ратар-02-1-Щ1-М необходимо применять электроконтактный манометр с замкнутыми контактами при пониженном давлении, для Ратар-02-1-Щ1-У – датчик уровня кондуктометрический.
- терморегулятор для отопительных котлов обеспечивает работоспособность от сети переменного тока номинальным напряжением (220±22) В частотой (50±1) Гц;
- время установления рабочего режима, исчисляемое с момента включения терморегулятора, – не более 3 с.;
- диапазон регулирования температуры (задания уставки) – от 0 до плюс 95°С;
- диапазон регулирования гистерезиса температурного – от 0 до 20°С.;
- точность задания уставки – 1°С.
См. также: Датчики уровня кондуктометрические >>>
Терморегулятор Ратар-02У со встроенным реле контроля уровня >>>
|
Диапазон задания температуры отключения |
0…+95⁰С |
|
Диапазон задания гистерезиса (разности между температурами вкл. и выкл.) |
0…20⁰С |
|
Точность задания уставки |
1,0⁰С |
|
Разрешающая способность измерения |
0,1⁰С |
|
Напряжение питания |
198…242 В |
|
Номинальный коммутируемый ток |
10,0 А |
|
Температура срабатывания аварийного реле |
95,0⁰С |
|
Габаритные размеры |
96х48х112 мм |
|
Масса |
не более 0,50 кг |
Терморегулятор для отопительных котлов Ратар-02.1 применяется в качестве блока управления для водонагревателей, тепловых котлов, тепловентиляторов, электрических термокамер и других систем.
 |
Полупроводниковые термопреобразователи |
 |
Кондуктометрические датчики уровня |
*Датчик температуры и датчик уровня в комплект поставки терморегулятора не входят и заказываются отдельно.
