Беспроводной датчик температуры и влажности EClerk-WS-HT-I-A с функцией регистратора

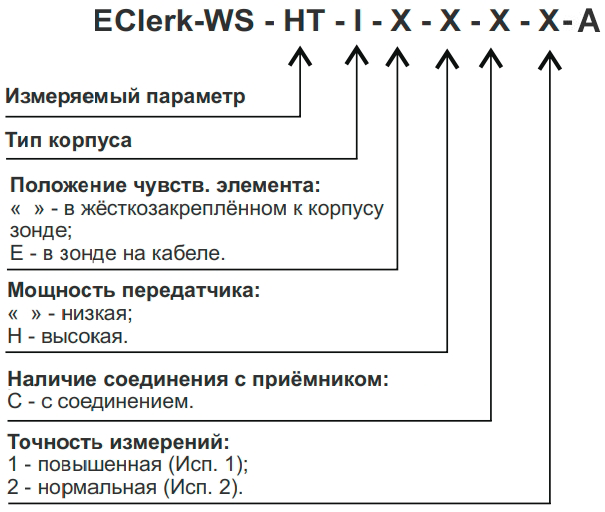

Датчики EClerk-WS-HT-I предназначены для непрерывного контроля, с заданной периодичностью, температуры и относительной влажности окружающего воздуха и передачи измеренных значений по радиоканалу, а также, при необходимости, для записи измеренных значений во встроенной памяти. Датчики подразделяются: по мощности выходного сигнала, по точности измерения, по положению сенсора температуры и отн. влажности (во встроенном зонде, в выносном зонде).

Датчики работают с преобразователями интерфейсов GW-Bt/X-X для передачи данных в систему автоматизации, на удалённый сервер или облачный сервис, а также с мобильным приложением EClerk Wireless Monitoring (EClerk-WM). При помощи Мобильного приложения можно также загружать данные из встроенной памяти датчиков (функция автономного регистратора), анализировать данные, формировать Отчёты.

Устройство и принцип действия

Датчик производится в пластиковом пылевлагозащищённом корпусе.

Датчик преобразует значение температуры в цифровой сигнал, формирует цифровой пакет данных и передаёт его при помощи интерфейса Bluetooth 5. Цифровой пакет данных содержит следующую информацию: наименование датчика, уникальный адрес датчика (MAC-адрес), заводской номер, уровень заряда элемента питания в %, значение измеряемого параметра.

Данные могут приниматься любыми устройствами, имеющими вход Bluetooth с необходимыми настройками, например: телефонами и планшетами с установленным мобильным приложением для работы с датчиками EClerk-WM, а также преобразователями интерфейсов (шлюзами), например GW-Bt/X-X.

Подробное описание структуры пакета данных может быть отправлено по запросу.

Работа с датчиком

В режиме работы индикация светодиодом происходит раз в 2 с. зелёным светом. Датчик производит измерения и отправляет их каждые 2...4 секунды.

Датчик может работать без соединения с приёмником и с соединением с приёмником. Если датчик работает без соединения с приёмником, т.е. в широковещательном режиме, данные с него могут приниматься бесконечным количеством приёмников. При работе с соединением датчик работает только с одним приёмником и становится «невидимым» для других пользователей.

Для настройки записи данных (режим автономного регистратора) датчик необходимо предварительно перевести в режим работы с соединением (Коннект).

Комплектность

• датчик EClerk-WS-HT-I-A - 1 шт;
• паспорт и инструкция по эксплуатации - 1 шт;
• дюбель-шуруп - 2 шт;
• элемент питания 1/2АА, 3,6 В - 1 шт;
• индивидуальная картонная упаковка - 1 шт

Установка и подключение

1. Установите датчик на месте эксплуатации при помощи дюбель-шурупов. Не располагайте датчик на освещаемом солнцем месте, вблизи радиатора отопления, сквозняков.

2. Установите элемент питания, соблюдая полярность.

3. Длительно, не менее 3 с. нажмите на кнопку до загорания светодиода красным светом.

4. Для выключения датчика также нажмите длительно на кнопку до загорания светодиода красным светом.

Виды приёмников данных с датчика EClerk-WS-HТ-I-A:

• смартфон с ОС Android версии не ниже 5.0,
• планшет с ОС Android версии не ниже 5.0,
• шлюзы со входом Bluetooth 5.0, имеющие соответствующую настройку для работы с данным датчиком.

Для работы с датчиками EClerk-WS со смартфона или планшета необходимо предварительно установить Мобильное приложение, предназначенное для работы с данным датчиком. Мобильное приложение EClerk Wireless Monitoring работает со всеми датчиками EClerk-WS.
