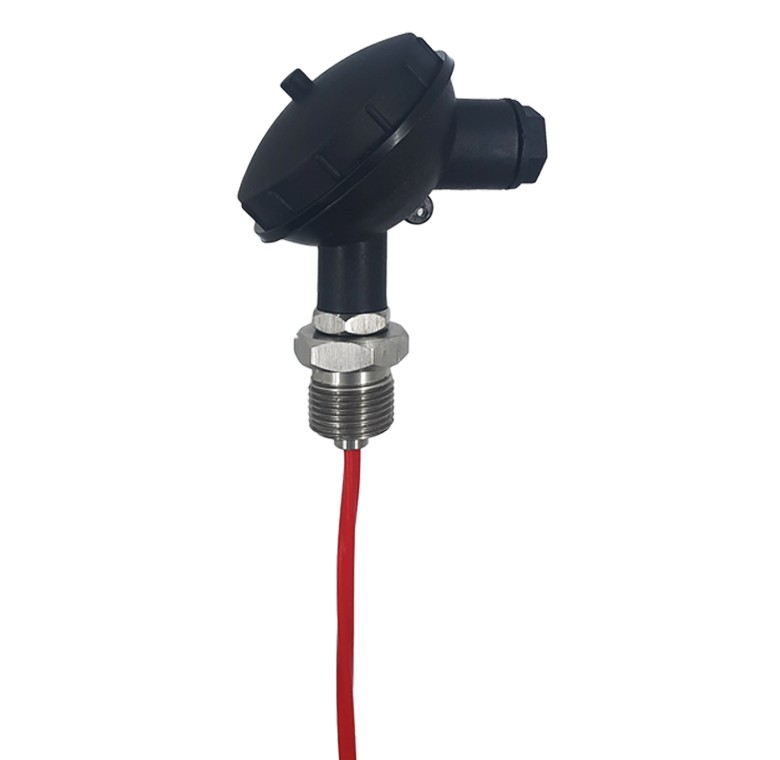

Датчик уровня кондуктометрический трёхэлектродный герметичный ДУ–3Г предназначен для:
– поддержания заданного уровня электропроводной жидкости;
– сигнализации о превышении и понижении уровня электропроводной жидкости.
Датчик изготовлен на основе специального кабеля – с тремя жилами из нержавеющей стали 1,0 мм, покрытых изоляцией из литого фторопласта, покрытых оболочкой из литого фторопласта.
На одном конце кабеля имеется герметичный корпус с клеммами и штуцером для установки.
Максимальная длина кабеля – 20 м.
Существенные особенности:
– простая установка;
– возможность контроля уровня в резервуарах большой высоты;
– возможность контроля уровня в резервуарах с повышенным давлением.
ПОДГОТОВКА К РАБОТЕ И ПОДКЛЮЧЕНИЕ
Для контроля уровня в резервуаре необходимо закрепить корпус датчика при помощи штуцера на верхней крышке резервуара.
Вытянуть кабель по высоте резервуара одним из следующих способов: повесить на общую (самую длинную) жилу шлейфа груз; закрепить общую жилу к дну резервуара.
Перед монтажом кабеля необходимо обрезать две жилы кабеля на заданной высоте и зачистить жилы от изоляции на длине 10…20 мм от конца.
| Количество электродов | 3 |
| Диаметр электродов | 1,0 мм |
| Длина кабеля | любая до 20 м |
| Сопротивление жилы | 1 Ом/м |
| Диапазон рабочей температуры: | |
| кабеля, штуцера | – 50 + 200 °С |
| клеммной головки |
–50 +120 °С |
| Максимальное рабочее давление |
2,0 Мпа |
| Материал электродов |
сталь нержавеющая 12Х18Н10Т (304) |
| Материал изоляции |
фторопласт |
| Толщина изоляции |
0,3 мм |
| Цвета жил |
зелёный, красный, синий |
| Материал оболочки кабеля |
фторопласт |
| Толщина оболочки |
0,5 мм |
| Цвет оболочки |
красный |
| Средний срок службы |
не менее 10 лет |
