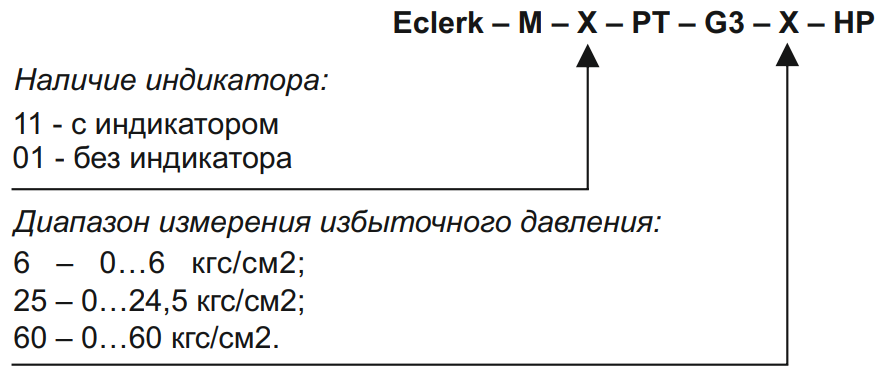

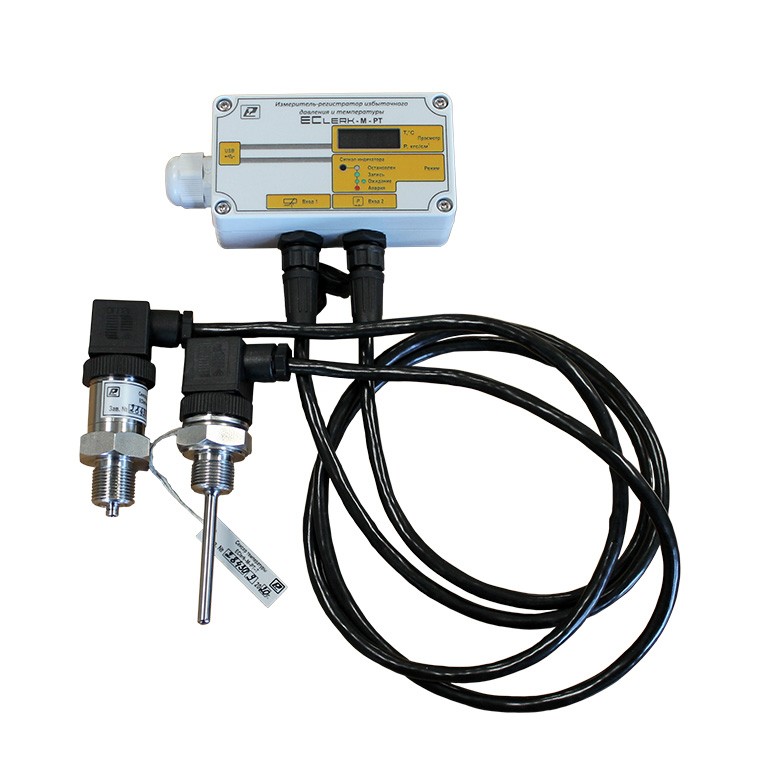

Измеритель-регистратор избыточного давления и температуры EClerk-M-PT-HP
а затем нажмите "Показать"
- Одновременая регистрация избыточного давления и температуры
- Яркий светодиодный индикатор
- Диапазон температуры эксплуатации: –40…+55°С
- Сенсоры температуры и давления входят в комплект поставки
- Современное ПО, построение графиков отдельно для температуры и давления
- Межповерочный интервал - 2 года
Измеритель–регистратор EClerk–М–PT (далее – прибор) предназначен для измерения и регистрации избыточного давления и температуры жидкости во времени с последующей обработкой полученной информации на персональном компьютере или мобильном устройстве. Прибор может применяться в ЖКХ для измерения и регистрации параметров теплоснабжения зданий и сооружений, в системах отопления или горячего водоснабжения зданий и сооружений, в производстве и при транспортировке для мониторинга уровня или веса жидкости, а также температуры в различных емкостях, в различном технологическом оборудовании для мониторинга избыточного давления, веса жидкости, уровня жидкости и температуры.
Прибор выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69. Прибор состоит из трёх основных частей: измерителя-регистратора, сенсора давления и сенсора температуры, а также соединителей с разъёмами для подключения сенсоров к измерителю-регистратору. Условия эксплуатации: до 95 % отн. вл., 80,0…110 кПа атм. давл., по температуре:
- измерителя-регистратора и соединителей: –40…+55 °С,
-
сенсоров давления и температуры: -40…+120 °С,
Длина кабельных соединителей 1 м., увеличение длины не допускается.
Степень защиты прибора включая все его составные части: IP54.
У прибора со встроенным индикатором измеренные значения избыточного давления и температуры можно посмотреть на встроенном индикаторе путём нажатия на кнопку «Просмотр», первое нажатие - избыточное давление в кгс/см2, второе нажатие- температура в °С.
Краткое описание порядка работы с прибором:
- установите в прибор элемент питания,
- установите на компьютере ПО: EClerk-2.0, скачав его с данного сайта (раздел Программное обеспечение),
- сконфигурируйте (настройте) прибор,
- установите на месте эксплуатации сенсоры температуры и давления, установите на вертикальной поверхности прибор, подключите сенсоры к прибору,
- начните работу по кнопке или по времени,
- отслеживайте текущие показания по встроенному дисплею (при его наличии),
- подключите прибор к ПК и загрузите данные,
- проанализируйте данные, при необходимости сформируйте отчёт, сконвертируйте данные в нужный формат.
Программа EClerk 2.0
Для работы с прибором (конфигурирование, анализ данных, формирование Отчёта) имеется программа EClerk-2.0.
Возможности программы:
- настройка (конфигурирование) прибора;
- работа в режиме Online (USB–измеритель);
- фильтрация по максимальному и минимальному значению, по времени;

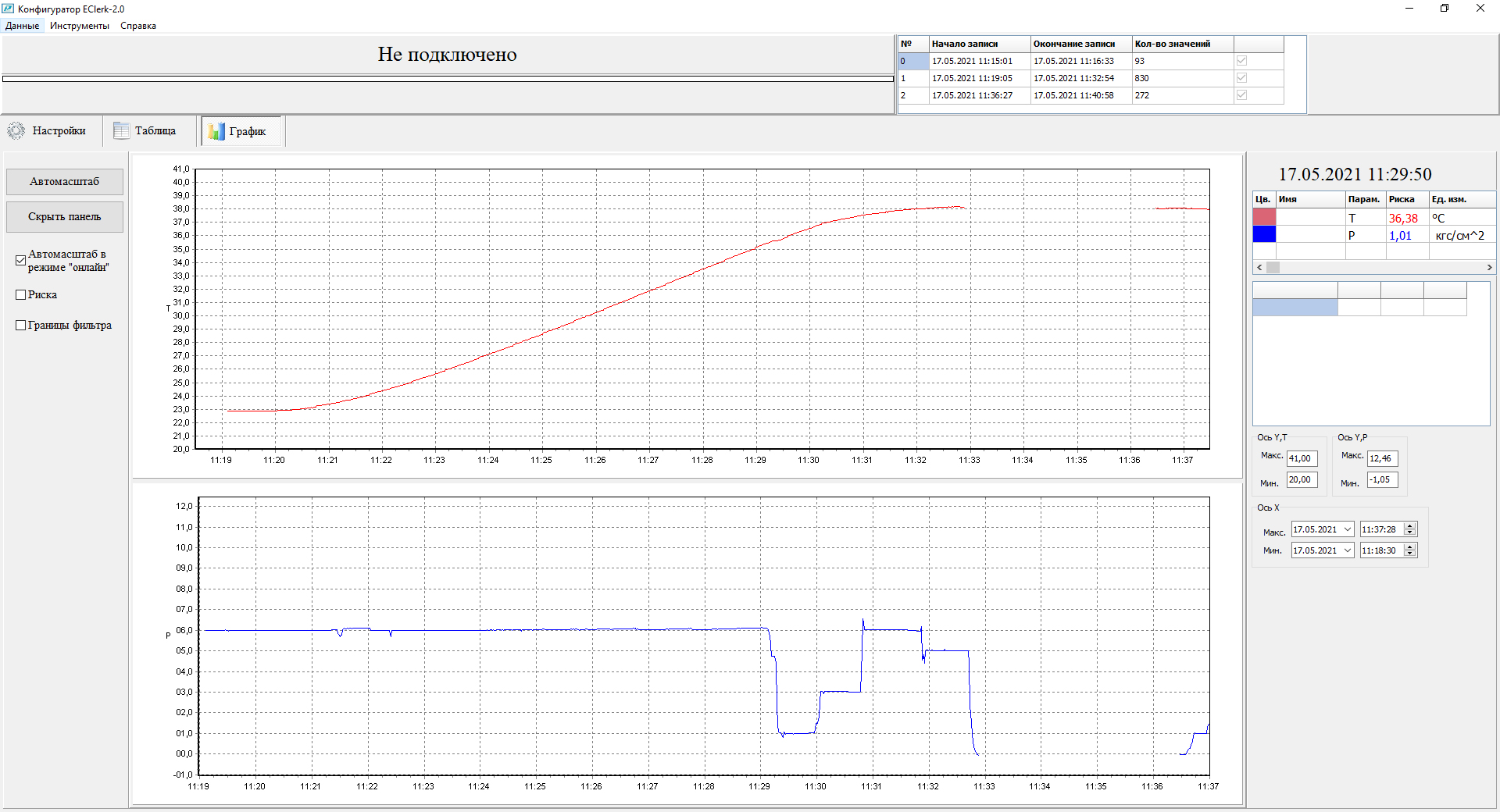

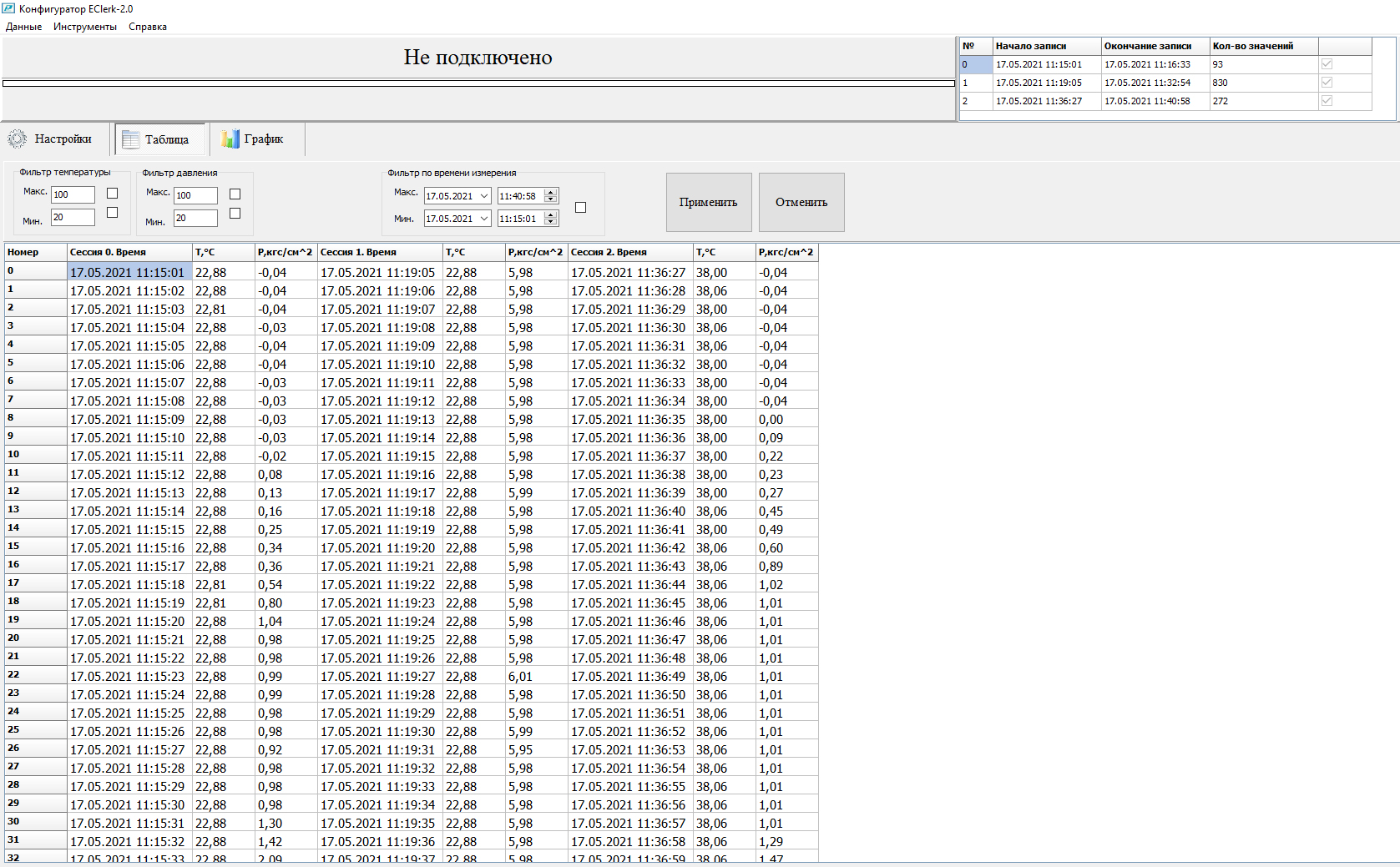

- представление данных в виде таблицы и графика, графики по температуре и по давлению строятся отдельно,;

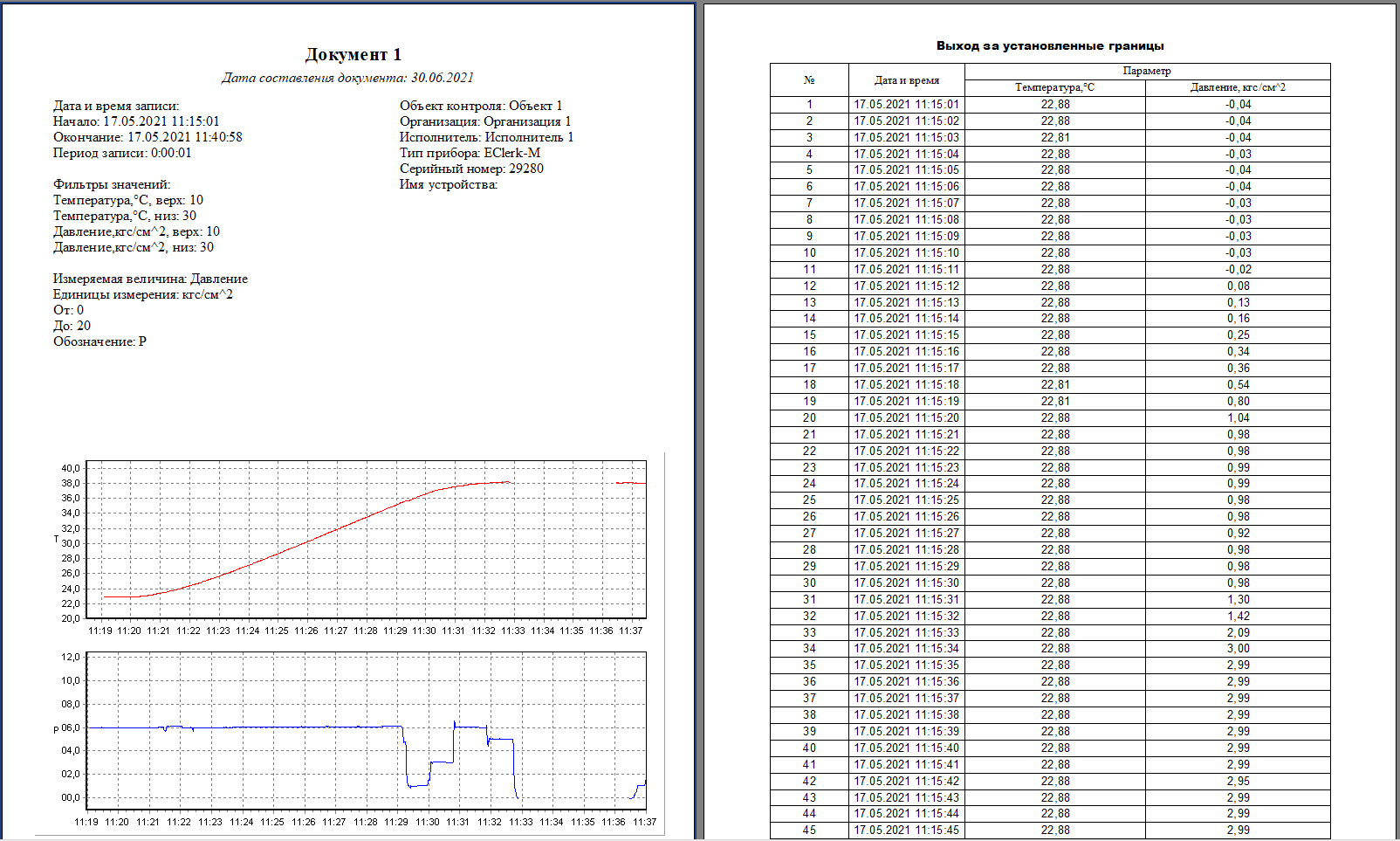

- подготовка Отчёта;
- экспорт данных в Exсel;
- представление данных по каналу избыточного давления в различных физических единицах с масштабированием измеренной величины, например, высота уровня жидкости в метрах.
Внимание! Для работы всех опций программы рекомендуем устанавливать её на ПК не в системных папках и не на системном диске. Если программа установлена в системной папке или на системном диске, то необходимо открыть свойства Ярлыка программы и поставить галочку в пункте "выполнять программу от имени администратора".
Связано это с тем, что при использовании функции программы "копировать ранее установленные настройки" она должна создать файл настроек, для размещения которого на системном диске требуется разрешение администратора.
Диапазон измерения, основная абсолютная погрешность, разрешающая способность прибора и программного обеспечения
| Диапазон измерения | Погрешность измерения | Разрешающая способность |
| Избыточное давление, кПа (кгс/см2), в зависимости от исполнения: | ||
| EClerk-M-PT-6: от 0 до 600 (от 0 до 6) |
Пределы допускаемой приведённой к верхнему пределу измерений погрешности: ±1,0 % |
0,1 |
| EClerk-M-PT-25: от 0 до 2450 (от 0 до 24,5) | ||
| EClerk-M-PT-60: от 0 до 6000 (от 0 до 60) | ||
| Температура, оС | ||
| -40...+120 | Пределы допускаемой основной абсолютной погрешности: ±1,0 | 0,1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной |
||
|
Период регистрации |
Время заполнения памяти |
Время жизни элемента питания при температуре** | |
|---|---|---|---|
| плюс 23°С | минус 40°С | ||
| 1 с | 70 час. | 190 сут. | 170 сут. |
| 10 с | 30 сут. | 2,0 года | 1,8 года |
| 1 мин | 180 сут. | 2,8 года | 2,5 года |
| 1 час | 30 лет | 3,1 года | 2,7 года |
**При работе прибора только в режиме регистратора. Количество измерений (включений индикатора) до разряда батареи - не менее 25 тыс.
