Измерители-регистраторы EClerk-M. Особенности работы с элементом питания

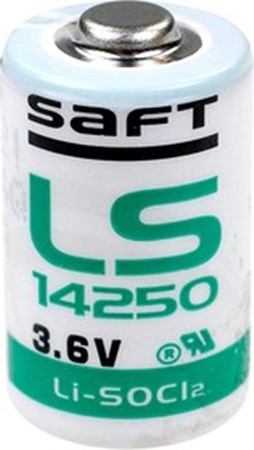

В автономных измерителях-регистраторах EClerk-M используется литийтионилхлоридный элемент питания конструктивного исполнения ½ АА.
Данная батарейка является неперезаряжаемой и отличается большой ёмкостью, широким диапазоном температуры эксплуатации, низким значением тока утечка, что и позволяет использовать её в таких приборах, как автономные регистраторы (даталоггеры).
Основные технические параметры
- Типоразмер: ½ АА
- Номинальное напряжение : 3,6 В
- Ёмкость : 1,2 А.ч.
- Саморазряд: не более 1% в год
- Ресурс работы: до 10…25 лет
- Диапазон температуры эксплуатации: -55…+85°С
Элемент питания нельзя нагружать на ток более 25 мА!
Нельзя допускать короткого замыкания контактов! Не все элементы питания данного типа имеют встроенную защиту от короткого замыкания.
Нельзя перезаряжать батарею!
Одним из отличий литийтионилхлоридных элементов питания от батареек других типов является постоянство напряжения в течение практически всего срока службы. Это большой плюс с точки зрения схемы питания устройства . Это и минус, т.к. невозможно по значению напряжения узнать об остаточной ёмкости батареи. А это очень важно для автономных регистраторов.
Ёмкость батареи сильно зависит от температуры. При снижении температуры от комнатной до мин. 40°С ёмкость батареи снижается ориентировочно в 4 раза! Соответственно сильно снижается ресурс работы устройства, в которое батарея установлена.
Если напряжение батареи при комнатной температуре без нагрузки практически не меняется в процессе её разряда, то при нагрузке изменение напряжения уже существенно. И ещё более существенно при низкой температуре.
Зависимость напряжения новой и частично разряженной батареи от температуры при токе нагрузки 0 и 200 мкА (данные измерений на одной из батареек)
| Т-ра, С | U , В (новая батарея) | U, В (батарея частично разряжена) | ||
|
U, В 0 мкА |
U, В 200 мкА |
U, В 0 мкА |
U, В 200 мкА |
|
| 20 | 3,68 | 3,56 | 3,23 | 3,1 |
| 0 | 3,65 | 3,52 | 3,20 | 2,7 |
| -30 | 3,64 | 3,42 | 3,16 | 2,63 |
| -40 | 3,62 | 3,22 | 2,93 | 2,13 |
В автономных регистраторах EClerk-M электронная схема рассчитана на работу при напряжении не ниже 2,5 В. Из таблицы выше видно, что при нагрузке при напряжении на батареи 2,5 В при температуре мин.40°С, её напряжение при комнатной температуре без нагрузки будет равно ориентировочно 3,2 В.
Что это означает на практике.
Если напряжение питания батареи при комнатной температуре равно 3,2 В и менее, то это означает, что при низкой температуре, мин.40°С автономный регистратор работать уже не будет.
Рекомендации
1. Для обеспечения длительной работы автономного регистратора, в том числе при низкой температуре, устанавливайте в него новую батарейку.
2. Измерение напряжения батарейки при комнатной температуре без нагрузки не даёт информации о её ресурсе. Батарейка может быть разряжена на 90 % и иметь нормальное напряжение 3,6…3,7 В.
3. Проверяйте возможность использования батарейки измерением напряжения при токе 200 мкА. Напряжение не должно быть меньше 3,5 В.
НПК "Рэлсиб"
