Комплект регистратора температуры EClerk-M-11-2Pt-HP-a-1 для рефрижераторов

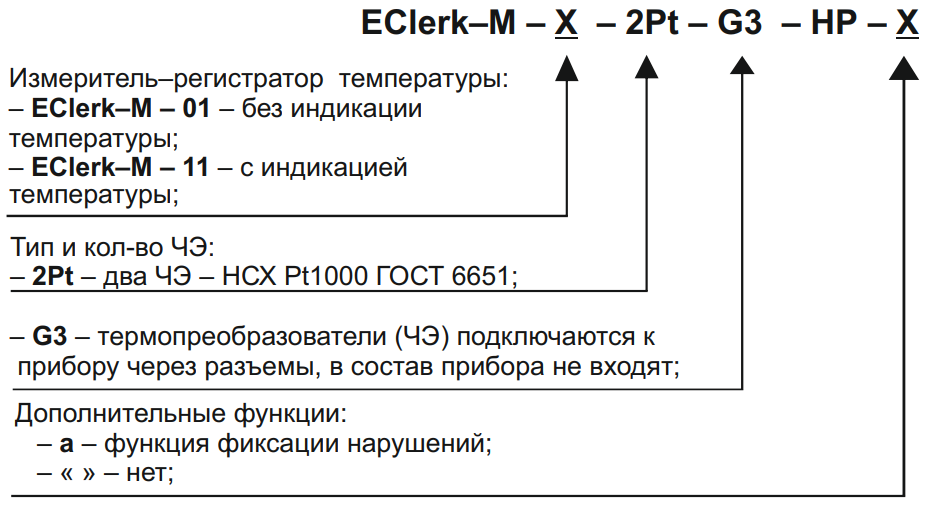

Измеритель-регистратор температуры (терморегистратор) EClerk-M-11-2Pt-HP-a-1 является современным оптимальным прибором для мониторинга за условиями перевозки лекарственных препаратов, в том числе иммунобиологических препаратов в системе «холодовой цепи», а также скоропортящейся пищевой продукции. Прибор удовлетворяет всем требованиям стандартов:

1. Общая фармакопейная статья ОФС.1.1.0010.15 Минздрава РФ

2. Решение №80 от 03.11.2016 г. Евразийская экономическая комиссия

3. Приказ Минздрава РФ №646н от 31.08.2016 г.

4. МУ 3.3.2.2437-09 Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека

5. СП 3.3.2.3332-16 от 17.02.2016 г. Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека

6. ФЗ № 102-ФЗ от 26.06.2008 «Об обеспечении единства измерений»

7. Технический регламент Евразийского союза «О безопасности рыбы и рыбной продукции». ТР ЕАЭС 040/2016 от 18.10.2016 г.

8. Технический регламент Евразийского союза «О безопасности мяса и мясной продукции». ТР ТС 034/2013 г.

9. Соглашение о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах, предназначенных для этих перевозок. Принято Европейской экономической комиссией ООН в 2017 г.

10. ГОСТ Р 56941-2016(EN 13486:2001) Регистраторы температуры и термометры, используемые при транспортировании, хранении и распределении охлаждённой, замороженной и глубокой заморозки пищевой продукции и мороженого. Периодическая верификация.

11. ГОСТ Р 56940-2016(EN 12830:1999) Регистраторы температуры и термометры, используемые при транспортировании, хранении и распределении охлаждённой, замороженной и глубокой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению.

12. Приказ №211 Министерства транспорта РФ от 30.07.2014 г. «Об утверждении Порядка выдачи свидетельств о соответствии нормам, установленным Соглашением о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах, предназначенных для этих перевозок». Стандарты строго регламентируют температурные условия хранения для различных видов продукции, а также необходимость применения в холодильных и морозильных камерах, рефрижераторах, судовых отсеков контрольно-измерительных приборов с записью данных.

По своим техническим характеристикам, набору функциональных возможностей, удобству работы прибор значительно превосходит существующие, в том числе и зарубежные аналоги.

Подготовка к работе

Первоначальная настройка

Необходимо настроить регистратор на ПК при помощи ПО EClerk-2.0, которое можно скачать с данного сайта в разделе «Программное обеспечение». В том числе задать максимальную и минимальную температуру  и допускаемое время нахождения вне этих значений для фиксации нарушения, период регистрации данных, тип старта, дату и время старта, тип записи (циклическая или до заполнения) и сохранить настройки.

Монтаж прибора в автомобиле

Благодаря защищённому герметичному корпусу и широкому диапазону температуры эксплуатации прибор можно устанавливать как в кузове (рефрижераторе), так и в кабине водителя. Однако для того, чтобы использовать все возможности прибора мы советуем устанавливать его в кабине водителя.

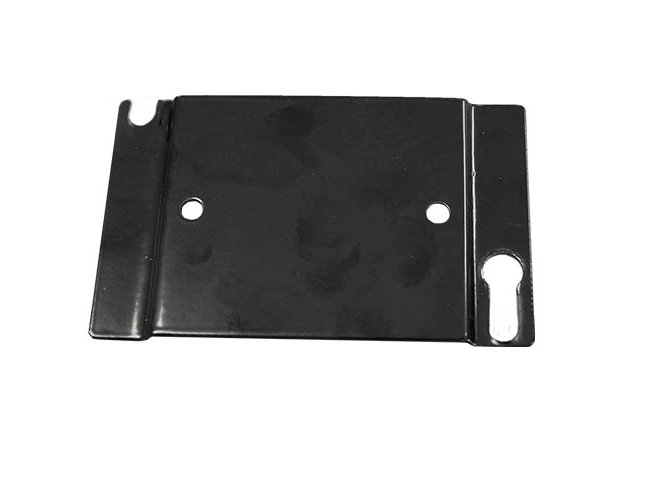

Крепление прибора осуществляется при помощи кронштейна, который входит в комплект. Кронштейн к боковой стенке можно закрепить при помощи двух самонарезных винтов или при помощи двухстороннего скотча, который входит в комплект.

Прибор крепится к кронштейну при помощи двух «грибковых» винтов. Для этого необходимо прислонить прибор к кронштейну так, чтобы совместились отверстия на кронштейне и шляпки винтов на приборе и потянуть вниз до упора.

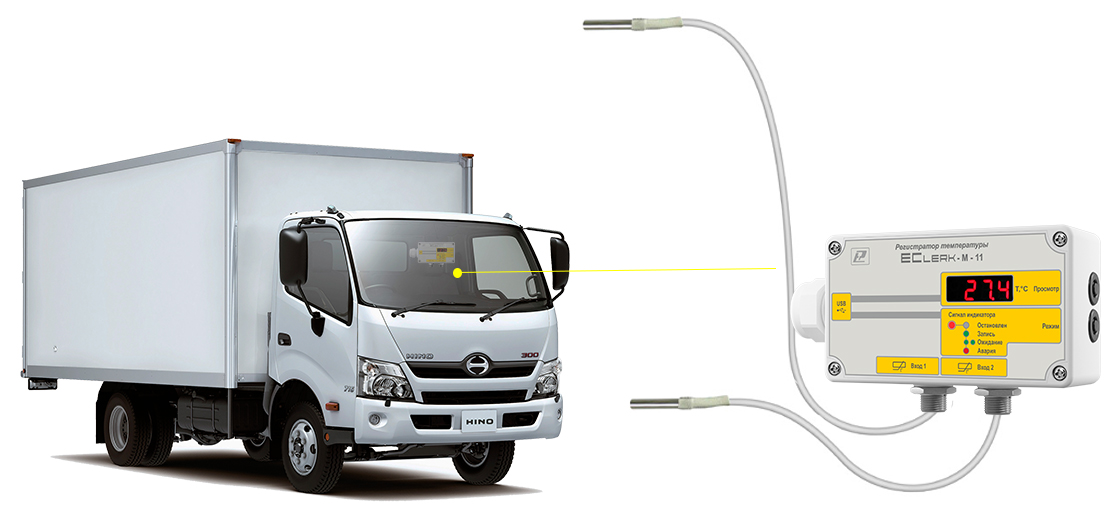

Нужно закрепить датчики температуры в нужных местах кузова и вывести кабели в кабину водителя. Например, один из датчиков можно использовать для контроля температуры перевозимых продуктов, а другой – для контроля температуры воздуха внутри кузова.

Подключите датчики к прибору.

Подключите к прибору внешнее питание, используя кабель USB 2.0 (AM)/USB(BM), входящий в комплект поставки и преобразователь 12В/5В (в комплект поставки не входит). Внешнее питание можно не подключать, если есть уверенность, что ресурса встроенной батареи достаточно для поездки.

Если при настройке был выбран тип начала записи по дате и времени, то запись прибора в нужное время включится автоматически, в противном случае для начала записи необходимо два раза нажать на соответствующую кнопку на приборе.

Работа с прибором во время поездки и прибытия в пункт назначения

Во время поездки можно контролировать текущие значения температуры на дисплее прибора. Для этого необходимо кратковременно нажать на кнопку «Просмотр». В случае нарушения температурного режима, установленного при настройке прибора, на индикаторе появится мигающий сегмент. Нарушение можно снять только при следующей настройке прибора на ПК.

При прибытии в пункт назначения.

Прибор позволяет осуществить несколько сценариев взаимодействия с Получателем груза.

1. Данные с регистратора можно скопировать на ноутбук Получателя груза на месте установки регистратора. Для этого нужно воспользоваться кабелем USB 2.0(AM)/USB(BM) - отключить его от адаптера питания и подключить к ноутбуку. На ноутбуке должна быть предварительно установлена программа EClerk-2.0. Необходимо запустить программу, найти в меню команду «загрузить из прибора» и скопировать данные для их анализа  и формирования Отчёта.

2. Данные с регистратора можно скопировать на ПК в офисе (на складе). Для этого необходимо остановить запись, от регистратора необходимо отключить датчики, снять его с кронштейна и отнести в офис для выгрузки данных. На ПК также должна быть предварительно установлена программа EClerk-2.0.

3. Отправка данных с регистратора в Excel или готового Отчёта в формате PDF электронной почтой водителем Получателю и Отправителю груза. Для этого необходимо подключить к регистратору смартфон при помощи OTG кабеля из комплекта поставки и при помощи Мобильного приложения EClerk 2.0 mobile сформировать Отчёт в формате PDF и отправить его как Получателю, так и Отправителю груза. В случае ведения Получателем (Отправителем) автоматизированной  базы условий транспортировки грузов, можно также отправить и файл данных в формате Excel. При получении Отчёта его можно распечатать на принтере и поместить в архив. В данном сценарии нет необходимости в специальной программе для ПК. Одновременно на экране смартфона можно продемонстрировать температурные графики, Отчёт представителю Получателя.

4. Если имеется в кабине автомобиля термопринтер, то можно тут же с использованием Мобильного приложения распечатать Отчёт на термопринтере.

Таким образом, прибор позволяет реализовать все возможные варианты подготовки Отчёта об условиях перевозки в зависимости от внешних условий: нет  Интернета, нет ноутбука или ПК, нет термопринтера, либо он сломан.

Дополнительные возможности

Мобильное приложение для регистраторов EClerk-M позволяет реализовать функцию онлайн удалённого контроля за условиями перевозки и географическими координатами автомобиля. Для этого необходимо перед началом транспортировки подключить к регистратору смартфон с установленным мобильным приложением при помощи кабеля OTG. В Мобильном приложении настроить необходимые параметры, в том числе: максимальную и минимальную температуру для включения сигнализации, номера телефонов и адреса эл. почты для отправки сообщений. В течение поездки на большом экране смартфона можно наблюдать текущие значения параметров и введённых уставок. Через заданный промежуток времени данные о текущих значениях и географические координаты будут отправляться на заданные номера телефонов и адреса электронной почты. В случае нарушения условий перевозки также будут отправлены тревожные сообщения. В этом случае на экране смартфона также появится индикация о нарушении, сопровождаемая звуковым сигналом.

Возможность Онлайн контроля и оповещения по GSM очень полезна и для самого водителя, например, во время ночной остановки.

На что нужно обратить внимание. Ресурс работы  с аккумулятора смартфона ёмкостью 3 Ач составляет примерно 1…1,5 суток. При использовании смартфона с аккумулятором 10 Ач. Время непрерывной работы составит 3…5 суток, что достаточно для большинства перевозок.

Комплектность прибора

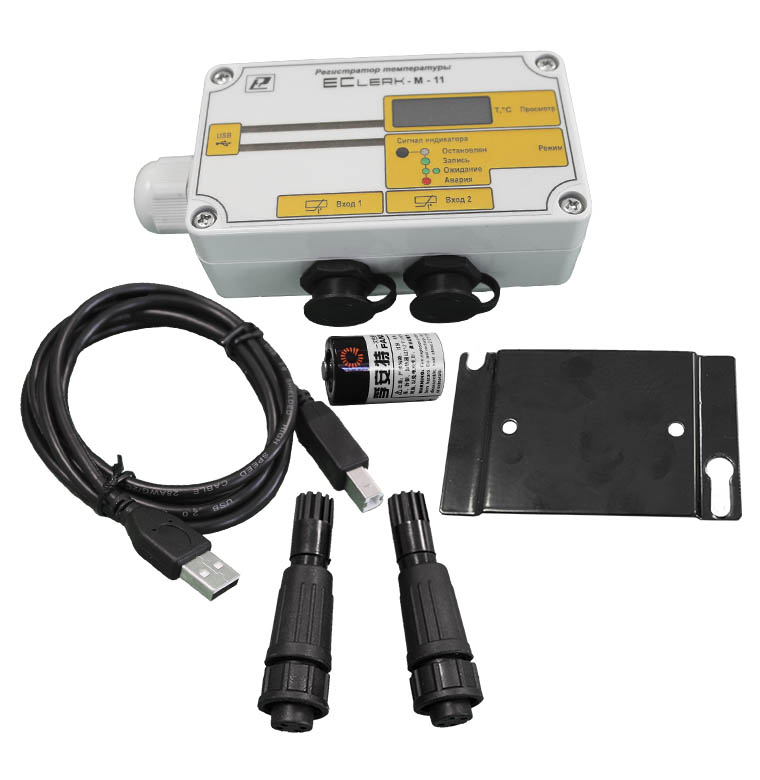

1. Измеритель-регистратор EClerk-M-11-2Pt-HP-a-1  2. Кабель OTG (для подключения к смартфону).  3. Кабель USB2.0 (AM)-USB(BM) 1 m (для подключения к ПК при настройке и анализе данных, а также для внешнего питания во время поездки).  4. Кронштейн крепления.  5. Двухсторонний скотч (для крепления кронштейна к боковой поверхности).  6. Элемент питания 3,6 В типоразмера ½ АА литийтионил хлоридный.  7. Ответные части разъёмов для подключения датчиков температуры- 2 шт.
