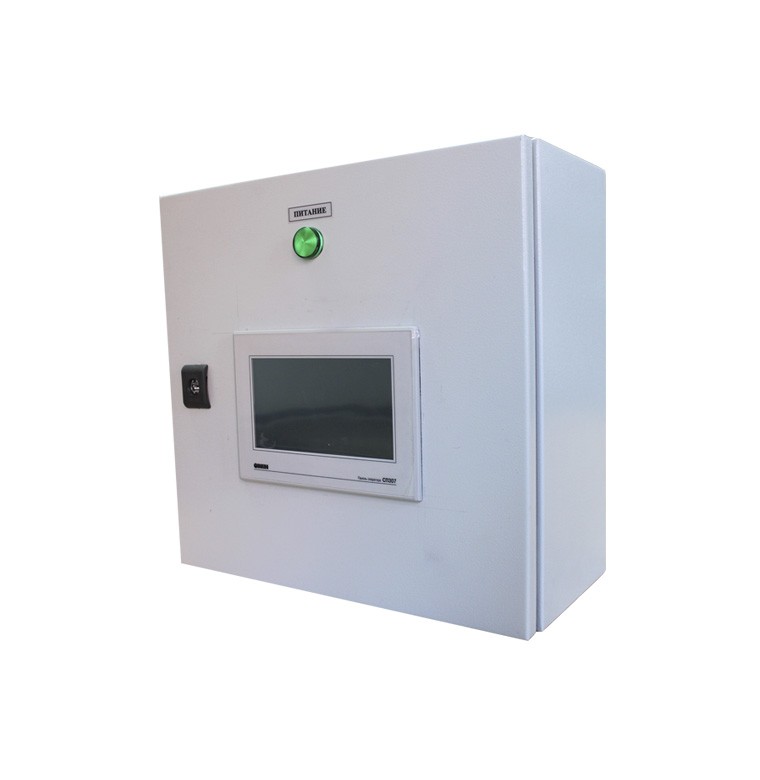

Система мониторинга микроклимата «Си-Мона»

 Не более 1 дня для монтажа системы у себя и запуска её в работу

• измерение температуры и относительной влажности
• контроль любых физических параметров (давление, скорость потока и т.д.)
• визуализация измеренных параметров
• задание двух пороговых значений
• сигнализация о нарушении условий хранения звуковая и световая
• архивирование данных
• формирование Отчёта
• передача текущих значений по GSM или Ethernet

Система состоит только из приборов и модулей Российского производства, внесенных в Госреестр РФ


Поделиться с друзьями

Система мониторинга имеет три модификации в зависимости от степени сложности и набора выполняемых функций: Си-Мона-Simple, Си-Мона-GSM, Си-Мона-Cloud.

Основные функции системы мониторинга

Си-Мона-Simple Си-Мона-GSM Си-Мона-Cloud
 Измерение температуры и относительной влажности с измерителей Ивит-М.RS
 Измерение температуры с датчиков температуры ТСП.Pt1000-Кл3-1 при помощи преобразователя аналоговых сигналов ПАС-01.RS
 Измерение любых физических параметров (давление абсолютное, давление избыточное, скорость потока, состав газа и т.д.) с датчиков, имеющих унифицированный выходной сигнал при помощи преобразователя аналоговых сигналов ПАС-01.RS
 Визуализация измеренных параметров на панели шкафа автоматики в виде: табличном, графическом, на плане склада с указанием места расположения каждой точки контроля
 Задание двух пороговых значений сигнализации для каждой точки контроля отдельно
 Сигнализация о нарушении условий хранения звуковая и световая
 Архивирование данных на USB флэш-накопитель и резервное сохранение данных на подключенном к шкафу автоматики компьютере
 Формирование Отчёта
 Периодическая передача текущих значений по GSM на указанные номера телефонов
 Сигнализация по GSM о нарушении условий хранения
 Передача данных по Ethernet на удаленный сервер и работ через web-интерфейс облачного сервиса с возможностью архивирования данных до 90 дней, просмотра текущих значений, просмотра значений из архива в табличном и графическом виде, возможность настройки условий сигнализации аварийных событий, Формирование отчета из архива по заданным параметрам даты и время
 Возможность доступа к данным мониторинга с любого компьютера или мобильного устройства. Интерфейс сервиса адаптирован для удобной работы с любого устройства

Структурная схема системы мониторинга

Структурная схема системы мониторинга микроклимата

Условное обозначение системы мониторинга Си-Мона

В наименование системы входят количество измерителей температуры и влажности и датчиков температуры, например:

Си-Мона-GSM-12-14 - в состав системы входят 12 измерителей температуры и отн. влажности и 14 датчиков температуры (термопреобразователей). В данном случае система контролирует в общей сложности 38 физических параметров.

Визуализация системы мониторинга температуры и влажности

Главный экран визуализации. Сигнализация датчиков температуры и влажности о текущем состоянии Экран Датчики. Текущие значения и значения уставок датчиков.
«Главный» экран. Состояние датчиков системы мониторинга: нормальный режим, тревога (выключен/включен)

 Экран «Датчики». Текущие значения датчиков, уставки (уставка задается оператором)


Экран Тренд. Графическое отображение истории измерения датчиков Экран Таблица. Отображение текущих значений датчиков температуры и влажности в табличном виде
Экран «Тренд». История измерения значений датчиков в графическом виде.

Экран «Таблица». Текущие значения датчиков системы мониторинга в табличном виде.

Экран План. План  склада с указанием мест размещения датчиков
Экран «План». План склада с размещенными на нем датчиками, каждый из которых показывает свое значение.

Почему Си-Мона является лучшим решением для мониторинга микроклимата фармацевтических складов?

  • система гибкая, с возможностью наращивания и изменения в любое время, в том числе с возможностью добавления компьюторов, приборов и датчиков,
  • система состоит из отдельных измерительных приборов, являющихся средствами измерения и поверенными в установленном порядке,
  • поверку приборов, входящих в состав системы можно производить в любом ЦСМ,
  • на время поверки приборов их можно заменять аналогичными, эта операция не сказывается на работоспособности и точности системы,
  • система состоит только из приборов и модулей Российского производства,
  • система обладает всеми необходимыми пользователю функциями,
  • система имеет многократное резервирование данных: USB флэш-накопитель, ПК, удалённый сервер, SMS по GSM,
  • система имеет трёхуровневую сигнализацию о нарушении: местная звуковая и световая, по SMS с системы, с удалённого сервера,
  • быстрая поставка в законченном виде, установил и готово,
  • низкая стоимость благодаря использованию серийных изделий и приборов собственного производства,
  • низкая стоимость периодической поверки, обеспечиваемой изготовителем.

Как мы работаем?

1. Вы отправляете нам всю необходимую информацию для доработки системы под ваши требования и расчёта её стоимости:
- план склада с указанием мест расположения шкафа автоматики, ПК, датчиков,
- тип системы, тип и количество датчиков,
- требования к визуализации данных, форме Отчёта,
- специальные требования.
2. Мы высылаем в ваш адрес Коммерческое предложение с указанием срока и стоимости работы.
3. Срок изготовления и поставки системы в среднем – 1 месяц.

*Примечание. Установка ПО на ПК и его настройка не является совсем простой задачей, поэтому мы можем попросить у вас выслать в наш адрес ПК, который будет работать в паре со шкафом автоматики для его программирования и настройки у нас. Либо мы можем сами в рамках Договора поставки приобрести ПК и подготовить его для работы с системой.


См. также

Температурное картирование фармацевтических складов и аптек

Измеритель влажности и температуры ИВИТ-М.Н1Ф для фармацевтической и пищевой промышленности

Автономные регистраторы для контроля условий производства, хранения и транспортировки лекарственных препаратов и пищевых продуктов

 Диапазон измерения отн. влажности и точность  5...95% ±3,0% отн.
 Диапазон измерения температуры и точность

 -50...+50°С ±0,5°С

 Ёмкость архива  до 8 Гб
 Подключение любых датчиков физических параметров с выходом  0...5, 0...20, 4...40 мА, 0...10 В




Ваш отзыв о нашей продукции Вы можете оставить на странице ОТЗЫВЫ
/var/www/user3727855/data/www/relsib.com
15.05.2019 14:10
+ 0 -
Григорий Коломейцевответить
Организация: ГБУЗ ЦЛО ДЗМ
Добрый день.

Мы являемся фармацевтическим складом, входящим в структуру департамента здравоохранения г. Москвы.
На одном из наших складов необходимо установить систему мониторинга температуры и влажности.
Склад состоит из основного помещения (1й этаж) площадью 1887 кв.м. и мезонина (2й этаж) площадью 275 кв.м.
На складе используются 2 температурных режима – основной +15 - +25 градусов и холод +2 - +8 градусов (небольшой холодильник на мезонине).
Нам необходимо провести следующие работы:
1 Составить температурную карту склада.
2 По результатам картирования определить схему размещения датчиков для круглосуточного отслеживания температуры и влажности.
3 Подобрать датчики и другое необходимое оборудование. Датчики должны входить в реестр средств измерений и должны пройти поверку.
4 Смонтировать оборудование и настроить систему.

Прошу сформировать предложение на запрошенную систему.
В предложении необходимо отдельно указать:
- стоимость картирования;
- стоимость проекта системы (если необходимо);
- стоимость оборудования и ПО;
- стоимость монтажа оборудования и настройки системы;
- стоимость технической поддержки
а также сроки проведения работ.

Необходимы ли ещё какие-то данные по складу для формирования предложения?
16.05.2019 05:04
+ 0 -
Владимирответить
Организация: НПК Рэлсиб
Здравствуйте, спасибо за обращение в нашу компанию.
Мы направим в ваш адрес Предложение в течение 2-х дней. Если возникнут вопросы, наш специалист свяжется с вами.
