• Низкая инерционность
• Маленький гистерезис
• Температура срабатывания любая из интервала -20...+200°С с шагом 10°С и точностью ±5°С
* С ЗК только по спецзаказу
Биметаллическое реле температурное РТ-5 изготовлено в корпусе из нержавеющей стали 12x18H10T или SUS304. Чувствительный элемент - термобиметалл. Характер размыкания/замыкания контактов - плавный, поэтому вблизи температуры срабатывания возможен кратковременный "дребезг" контактов.
Реле температурное не рекомендуется использовать в зонах, подверженных вибрации.
Благодаря маленькому гистерезису реле РТ-5 можно использовать для поддержания температуры (как термостат).
Температурные реле РТ-5 выпускаются с широким интервалом температуры срабатывания от минус 20°С до +200°С. Кабель: RFS05 2х0,5мм2 высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией жил.
Для реле в конструктивном исполнении 2 допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.
 |
 |
|

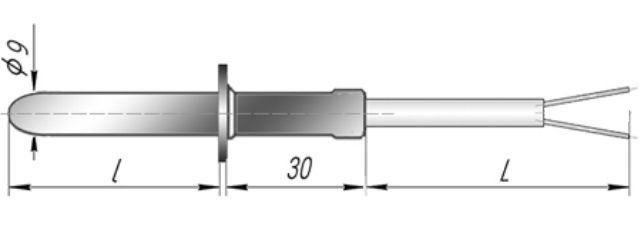

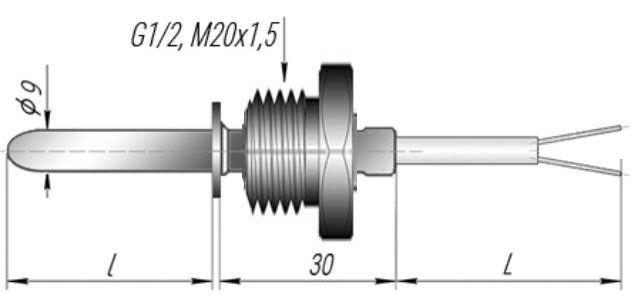

| Исполнение 1 | Исполнение 2 |
| Диаметр монтажной части, d, мм | 9,0 |
| Длина монтажной части, l, мм | 20,0; 30,0; 60,0; 80,0; 100,0 |
| Диаметр резьбы, М, мм (для исп.2) | М20х1,5; G1/2 |
| Длина кабеля, L, м |
0,2; 0,5; 1,0; 2,0 |
| Материал присоединительного кабеля |
RFS 3х0,5 |
*Примечание – Кабель – высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией и сечением жил 0,5 мм2
См.также: Термореле биметаллическое РТ-4 мгновенно срабатывающее
Термореле для насоса, котла, водонагревателя РТ-3
| Коммутируемое напряжение |
=24В, ≈120В |
| Коммутируемый ток | 1А |
| Температура срабатывания термореле | от -20 до +200°С с шагом 10°С |
| Погрешность (разброс по температуре срабатывания) | ±5°С |
| Гистерезис | от 1 до 5°С |
| Кол-во коммутационных циклов | не менее 50000 |
| Максимальное давление в контролируемой среде | 1,6 МПа |
| Материал защитной арматуры | 12Х18Н10Т; SUS304 |
| Степень защиты | IP65 |
| Средняя наработка на отказ | не менее 50000 ч |
| Средний срок службы | 5 лет |
| Масса реле | не более 0,25 кг |
*При температуре размыкания контактов возможен небольшой дребезг (несколько периодов замыкания-размыкания).
Реле температуры (термостат) РТ-5 предназначено для контроля, сигнализация о превышении температуры, например в сауне и т.д.; поддержания температуры (термостатирование).
