Реле температурное РТ-4

В наличии 6 шт

1 665 ₽ / шт

В корзину

ДОБАВЛЕНО

Реле температурное РТ-4

0 ₽

В корзину

СРАВНИТЬ

В СРАВНЕНИИ

ОТЛОЖИТЬ

ОТЛОЖЕН

в виде гильзы (со штуцером), с кабельным выводом, с мгновенно срабатывающими нормально замкнутыми контактами

Выберите исполнение

Исполнение контакта термореле

Размыкающий контакт (РК)

Температура срабатывания термореле, °С

100

110

120

Исполнение

Со штуцером

Без штуцера

Длина монтажной части, мм

100

Тип резьбы

М12x1,5

G1/2

Длина кабеля, м

0,2

0,5

Сейчас выбрано исполнение:

Наименование:

Номенклатурный номер:

Выберите все нужные параметры,
а затем нажмите "Показать"

Показать

1 665 ₽ / шт

В наличии 6 шт

Посмотреть все
исполнения в наличии

Выбрано максимальное количество, доступное для заказа

В корзину

ДОБАВЛЕНО

Устойчивость к ударам и вибрации
Низкая инерционность
Температура срабатывания любая из интервала +45...+120°С с шагом 10°С

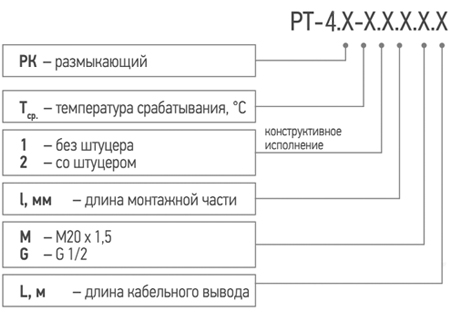

Схема обозначений

Описание

Характеристики

Документация

Вопрос-ответ

Реле температурное РТ-4 предназначено для защиты от превышения температуры. Изготовлено в корпусе из нержавеющей стали 12x18H10T или SUS304. Чувствительный элемент - термовыключатель с биметаллическим диском мгновенного действия.

Реле температурное РТ-4 устойчиво к ударам и вибрации. Благодаря небольшому диаметру зонда реле имеет низкую тепловую инерционность. Кабель: RFS05 2х0,5мм² высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией жил.

Для термореле в конструктивном исполнении 2 допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

Конструктивные исполнения


Исполнение 1		Исполнение 2

Перечень стандартных размеров

Диаметр монтажной части, d, мм	9,0
Длина монтажной части, l, мм	20,0; 30,0; 60,0; 80,0; 100,0
Диаметр резьбы, М, мм (для исп.2)	М20х1,5; G1/2
Длина кабеля, L, м	0,2; 0,5; 1,0; 2,0
Материал присоединительного кабеля	RFS 3х0,5

*Примечание – Кабель – высокотемпературный с силиконовой оболочкой и фторопластовой изоляцией и сечением жил 0,5 мм²

Номенклатурный номер

R11221060210100-N

Наименование модификации

РТ-4.РК-60-2.20.М.0,2

Исполнение контакта термореле

Размыкающий контакт (РК)

Температура срабатывания термореле, °С

Погрешность (разброс) по температуре срабатывания

±5°С

Исполнение

Со штуцером

Гистерезис

от 10 до 40°С

Количество коммутационных циклов

не менее 10000

Длина монтажной части, мм

Тип резьбы

М12x1,5

Длина кабеля, м

0,2

Коммутируемое напряжение

24В DC, 250В AC

Номинальный коммутируемый ток

3А

Материал защитной арматуры

12Х18Н10Т; SUS304

Максимальное давление в контролируемой среде

1,6 МПа

Степень защиты корпуса

IP65

Масса нетто, г

250

Средний срок службы, не менее, лет

Средняя наработка на отказ, не менее, ч

50000

Руководство по эксплуатации
